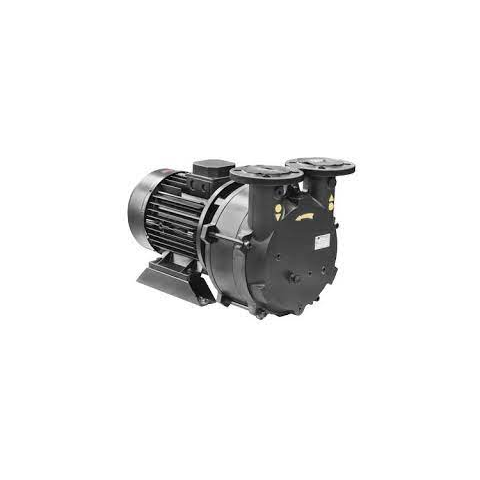

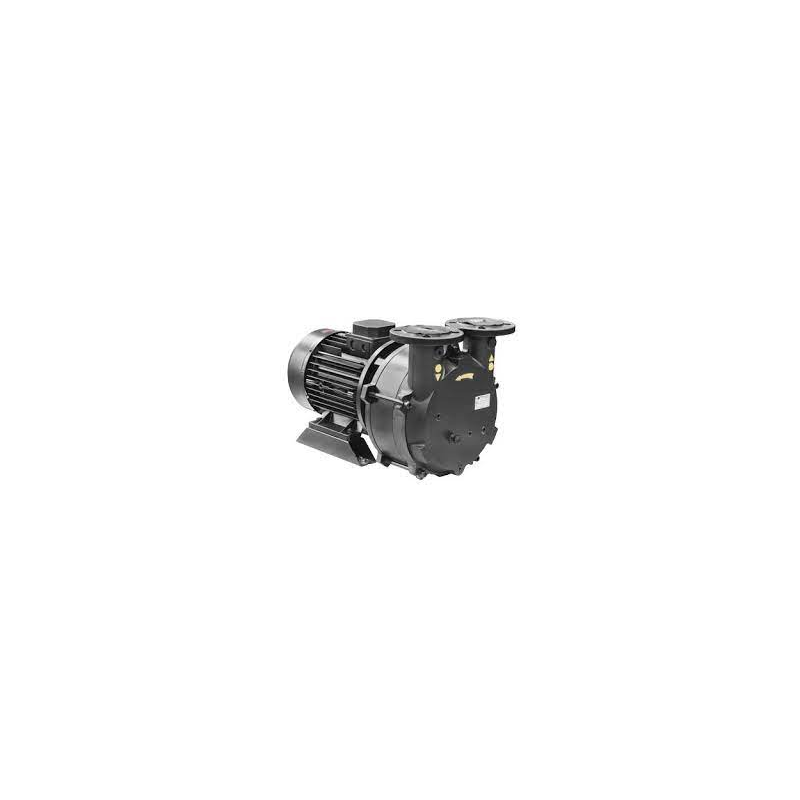

Pompe à anneau sous vide 0,75 KW
Les pompes à vide mono-étagées sont polyvalentes et offrent un large éventail d'applications pour le transport de liquides grâce à leur simplicité, leur fiabilité et leur robustesse. L'appareil fonctionne avec un minimum de vibrations et ses niveaux de bruit ne dépassent pas les normes prescrites. En outre, il fonctionne sans huile.
Le contenu de cette page a été traduit en français avec la traduction automatique. La version originale est en anglais. Merci de votre compréhension.
La pompe est de construction monobloc, montée directement sur la bride du moteur conformément à la norme B3/B5. Elle est entraînée par un accouplement flexible.
Le support de l'arbre est assuré par deux roulements à billes lubrifiés à vie, tandis que l'étanchéité de l'arbre est assurée par une garniture mécanique à simple effet conforme à la norme DIN 24960 (choix du matériau standard C/SiC/Viton). La pompe est principalement fabriquée en fonte, elle comprend des composants en acier inoxydable tels que la roue et la connexion à la plaque.
Application
- Remplissage des bouteilles
- Évaporation/distillation
- Traitement sous vide
Fonctionnement

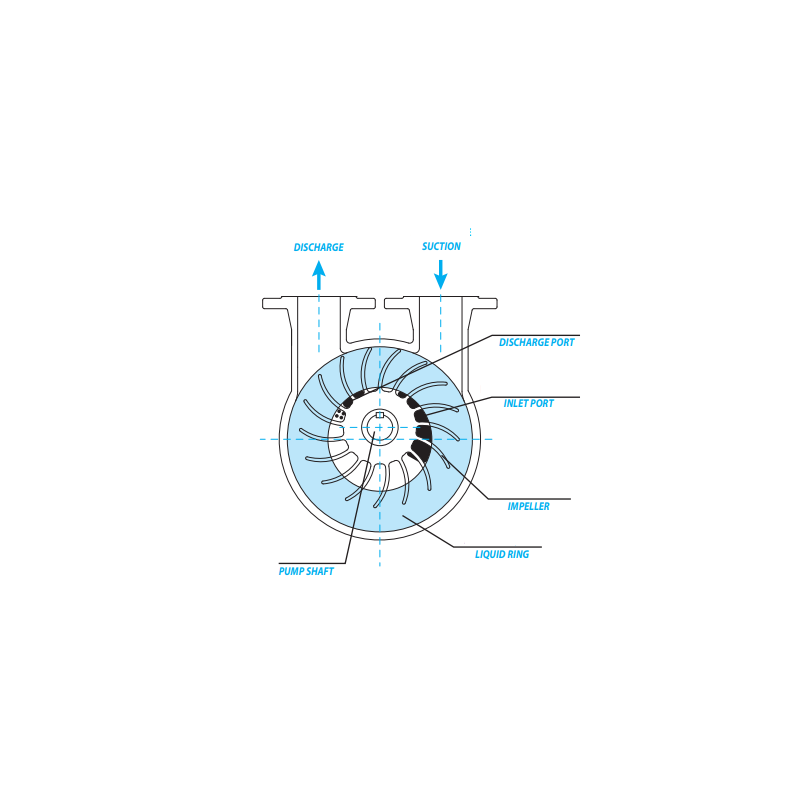

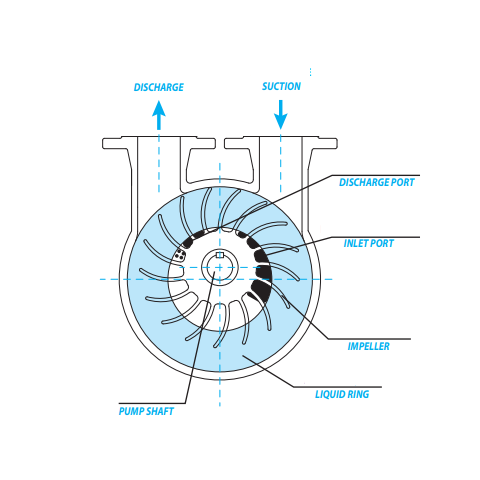

Pendant le fonctionnement, il est essentiel d'alimenter la pompe avec un liquide, généralement de l'eau. Cette opération est cruciale pour maintenir l'effet stable du piston rotatif et faciliter l'élimination de la charge thermique générée lors de la compression du mélange gazeux pompé.
Les courbes de performance suivantes montrent l'efficacité de la pompe dans différentes conditions :
Les valeurs des courbes sont basées sur l'utilisation d'une eau à 15°C comme liquide de service, aspirée dans un air ambiant composé d'air sec et raréfié à une température ambiante de 20°C. La pression atmosphérique est fixée à 1013 mbar. Pour améliorer les performances du vide, un éjecteur de gaz peut être installé devant la pompe, en utilisant la différence de pression créée par la pompe.
La plage de fonctionnement de l'éjecteur devrait idéalement rester inférieure à 40 mbar, avec une pression d'aspiration minimale réalisable de 10 mbar.
Paramètres techniques
|
RPM
|
Suction pressure (abs. mbar) 40 200 600 |
Compresseur
|
Quantité maximale autorisée de liquide à travers la buse d'aspiration (m3/h) continu discontinu |
| 2850 | 0,4 0,4 0,33 | 0,28 | 0,5 0,6 |
| 3500 | 0,4 0,4 0,33 | 0,28 | 0,5 0,6 |
Dimensions :
