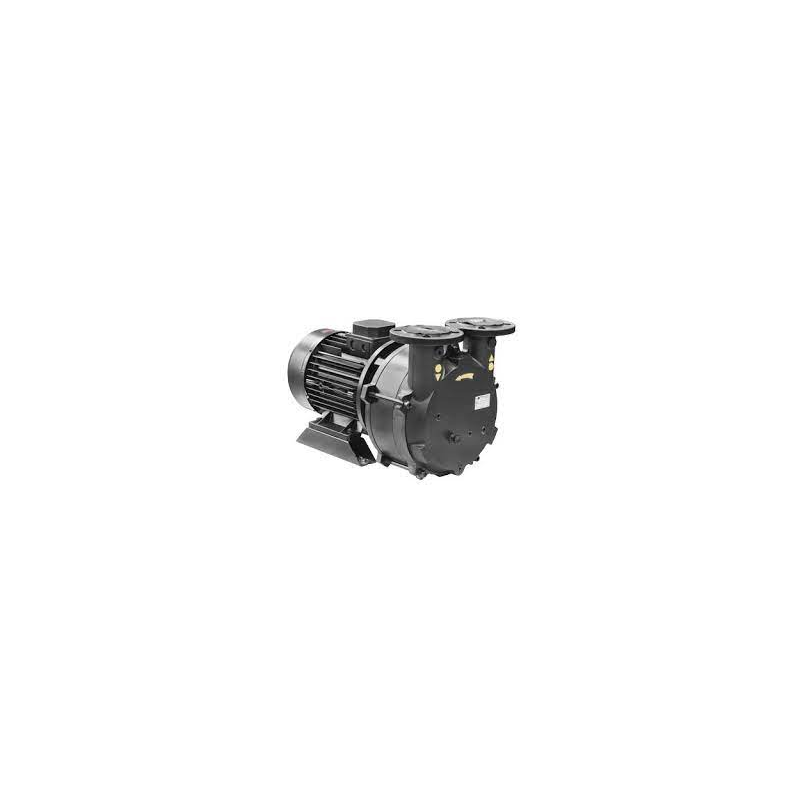

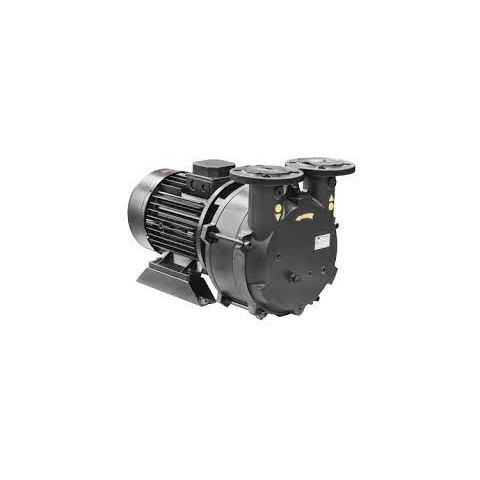

Pompa ad anello per vuoto 0,75 KW
Le pompe per vuoto monostadio sono versatili e offrono un'ampia gamma di applicazioni per il trasporto di liquidi grazie alla loro semplicità, affidabilità e robustezza. Il dispositivo funziona con vibrazioni minime e i suoi livelli di rumore non superano gli standard prescritti. Inoltre, garantisce un funzionamento senza olio.
Il contenuto di questa pagina è stato tradotto in italiano con la traduzione automatizzata. La versione originale è in inglese. Grazie per la comprensione.
La pompa presenta una struttura monoblocco, montata direttamente sulla flangia del motore in conformità con lo standard B3/B5. È azionata da un giunto flessibile.
Il supporto dell'albero è assicurato da due cuscinetti a sfera lubrificati a vita, mentre la tenuta dell'albero adotta una tenuta meccanica a semplice effetto secondo la norma DIN 24960 (scelta del materiale standard C/SiC/Viton). La pompa è realizzata principalmente in ghisa e comprende componenti in acciaio inox come la girante e il collegamento alla piastra.
Applicazione
- Riempimento delle bottiglie
- Evaporazione/distillazione
- Lavorazione sotto vuoto

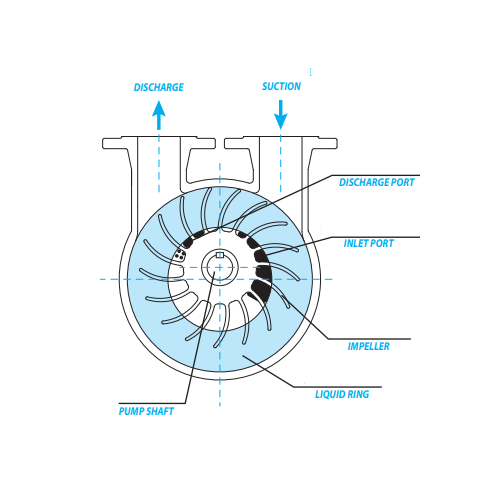

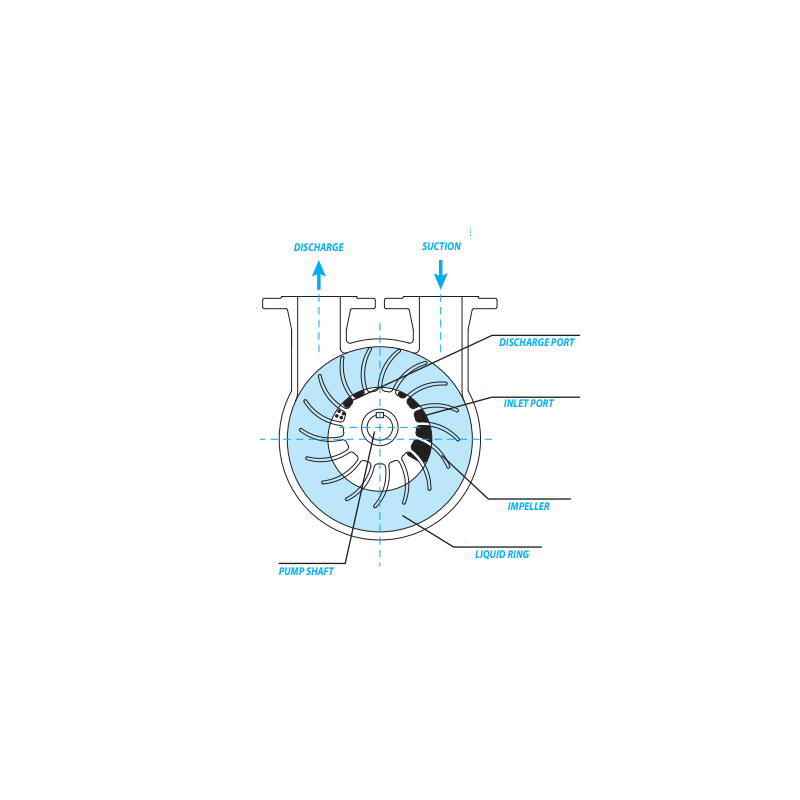

Funzionamento
Durante il funzionamento, è essenziale alimentare la pompa con un liquido, tipicamente acqua. Questo è fondamentale per mantenere stabile l'effetto del pistone rotante e facilitare la rimozione del carico termico generato durante la compressione della miscela di gas pompata.
Le seguenti curve di rendimento mostrano l'efficienza della pompa in varie condizioni:
I valori delle curve si basano sull'utilizzo di acqua a 15°C come liquido di servizio, aspirando aria ambiente composta da aria secca e rarefatta alla temperatura ambiente di 20°C. La pressione atmosferica è impostata a 1013 mbar. Per migliorare le prestazioni del vuoto, è possibile installare un eiettore di gas davanti alla pompa, sfruttando la differenza di pressione creata dalla pompa.
L'intervallo operativo dell'eiettore dovrebbe idealmente rimanere al di sotto dei 40 mbar, con una pressione di aspirazione minima raggiungibile di 10 mbar.
Parametri tecnici
|
NUMERO DI GIRI
|
Pressione di aspirazione (abs. mbar) 40 200 600 |
Compressor
|
Quantità massima consentita di liquido attraverso l'ugello di aspirazione (m3/h) continuo discontinuo |
| 2850 | 0,4 0,4 0,33 | 0,28 | 0,5 0,6 |
| 3500 | 0,4 0,4 0,33 | 0,28 | 0,5 0,6 |
Dimensioni:
Questa pompa è una pompa per vuoto monoblocco ad anello liquido monostadio adatta per applicazioni a basso, medio e alto vuoto. È una pompa economica con prestazioni e affidabilità eccezionali.
- Produttività: 52 m3/h
- Principio di funzionamento: Modalità continua
