Płyn wypełniający 300-2500 ml

Treść tej strony została przetłumaczona na język polski za pomocą tłumaczenia automatycznego. Oryginalna wersja jest w języku angielskim. Dziękuję za zrozumienie.

Dozownik pneumatyczny jest odpowiedni dla małych zakładów produkcyjnych w przemyśle kosmetycznym, spożywczym lub chemicznym do półautomatycznego napełniania pojemników przez operatora z maksymalną wydajnością do 30 sztuk na godzinę.

Dozownik do produktów płynnych wyróżnia się tym, że może być stosowany zarówno do produktów o niskiej, jak i wysokiej lepkości, takich jak:

Zalety:

• Dozownik jest wyposażony we własny górny zbiornik wykonany ze stali nierdzewnej o pojemności 26 litrów. Za pomocą tłoka dozownik dozuje porcję ze zbiornika, eliminując potrzebę zwiększania ciśnienia produktu podczas dozowania. Głowica dozująca jest wyposażona w tępą igłę o średnicy wewnętrznej 7,6 mm i długości 32 mm.
• Wysoka dokładność dozowania, maksymalny błąd dozowania: +/- 1 - 2% w zależności od objętości porcji/dawki.
• Objętość dawki jest kontrolowana przez dwa czujniki elektromagnetyczne. Czujniki określają położenie tłoka. Jeden z nich jest zamocowany na początku tłoka, a drugi może poruszać się wzdłuż tłoka, aby dostosować zakres ruchu tłoka, a tym samym ilość zasysanego i dozowanego produktu.
• Dozownik oferuje dwa tryby pracy: ręczny i automatyczny. W trybie ręcznym operator ustawia objętość dozowania i dozuje porcje za pomocą pedału maszyny napełniającej. W trybie automatycznym dawki są dozowane w sposób ciągły na podstawie ruchu tłoka.
• Odpowiedni do produktów o wysokim stopniu lepkości.

Wersja podstawowa

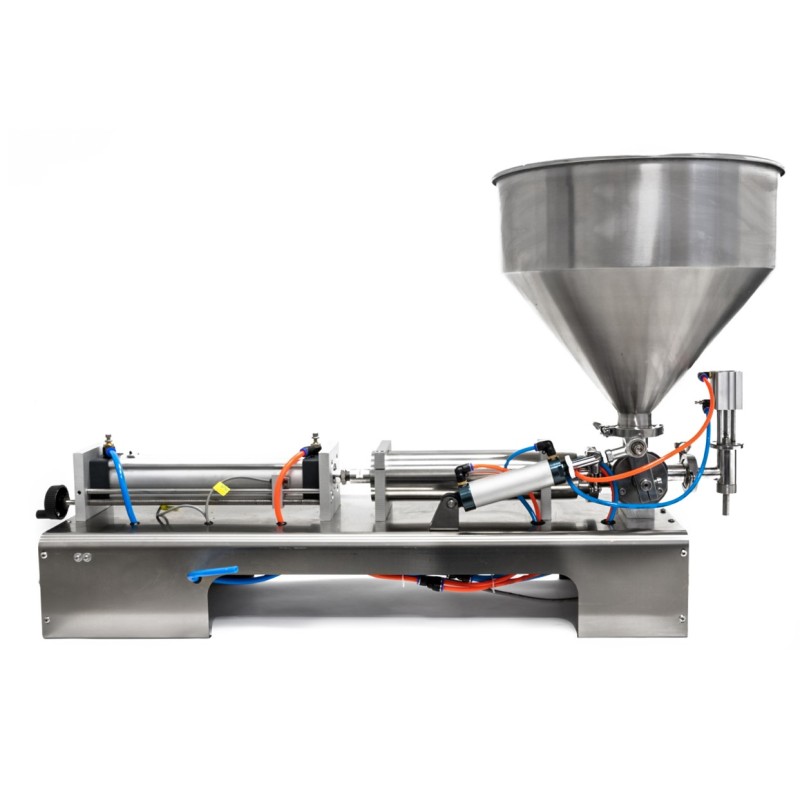

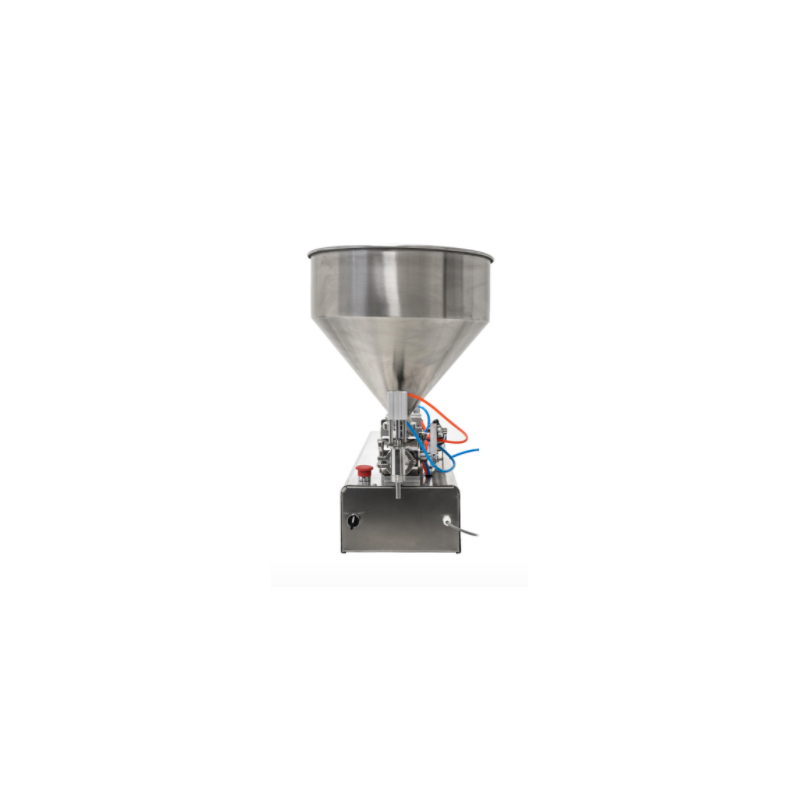

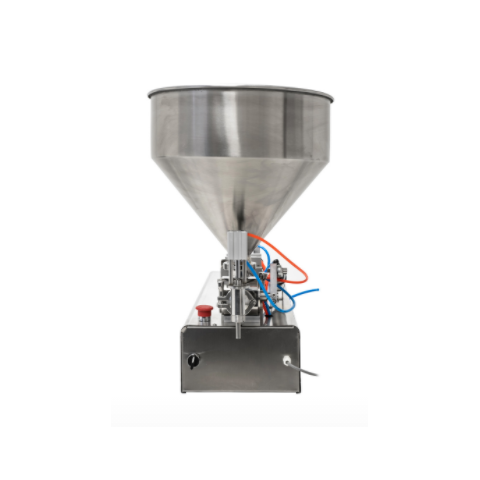

Składa się z konstrukcji wsporczej na stole z tłokiem pneumatycznym, igłą dozującą, nożnym pedałem sterującym i lejem zasypowym.

Zasada działania

Dozownik działa na zasadzie dwóch zaworów jednokierunkowych i tłoka umieszczonego pomiędzy nimi. Tłok wypycha płyn do przodu w jednym kierunku i zasysa dozowany płyn przez rurkę z górnego zbiornika po powrocie. Gdy produkt jest wypychany, zawór wylotowy w głowicy napełniającej jest jednocześnie pneumatycznie otwierany. Jest to kontrolowane przez elektromagnetyczny przełącznik pneumatyczny wewnątrz urządzenia, umożliwiający doprowadzenie sprężonego powietrza do głównego tłoka i zaworu. W jednym kierunku popycha tłok, otwierając zawór, a w drugim kierunku popycha tłok, zamykając zawór (piasta T).

W przypadku korzystania z trybu automatycznego zaleca się zainstalowanie wbudowanego przenośnika taśmowego pod napełniaczem.

Wymagania techniczne

Do prawidłowego działania urządzenia konieczne jest podłączenie źródła sprężonego powietrza z zewnętrznego źródła (nie wchodzi w skład podstawowego pakietu dostawy). Ciśnienie wlotowe: 0,4 - 0,6 MPa
