Riempimento liquido 300-2500 ml

Il contenuto di questa pagina è stato tradotto in italiano con la traduzione automatizzata. La versione originale è in inglese. Grazie per la comprensione.

Il dosatore pneumatico è adatto a piccoli impianti di produzione nell'industria cosmetica, alimentare o chimica per il riempimento semiautomatico di contenitori da parte dell'operatore con una produttività massima di 30 pezzi all'ora.

Il dosatore per prodotti liquidi si distingue per il fatto che può essere utilizzato sia per prodotti a bassa che ad alta viscosità, come ad esempio:

Vantaggi:

• Il dosatore è dotato di un proprio serbatoio superiore in acciaio inox con un volume di 26 litri. Grazie a un pistone, il dosatore eroga una porzione dal serbatoio, eliminando la necessità di pressurizzare il prodotto durante l'erogazione. La testa di dosaggio è dotata di un ago smussato con un diametro interno di 7,6 mm e una lunghezza di 32 mm.
• Elevata precisione di dosaggio, errore massimo di dosaggio: +/- 1 - 2% a seconda del volume/dose della porzione.
• Il volume della dose è controllato da due sensori elettromagnetici. I sensori determinano la posizione del pistone. Uno di essi è fisso all'inizio del pistone, l'altro può spostarsi lungo la lunghezza del pistone per regolare la portata del movimento del pistone e quindi la quantità di prodotto aspirato e depositato.
• Il dosatore offre due modalità di funzionamento: manuale e automatica. In modalità manuale, l'operatore imposta il volume di dosaggio ed eroga le porzioni utilizzando il pedale della riempitrice. In modalità automatica, le dosi vengono erogate continuamente in base al movimento del pistone.
• Adatto per prodotti con un alto grado di viscosità.

Versione base

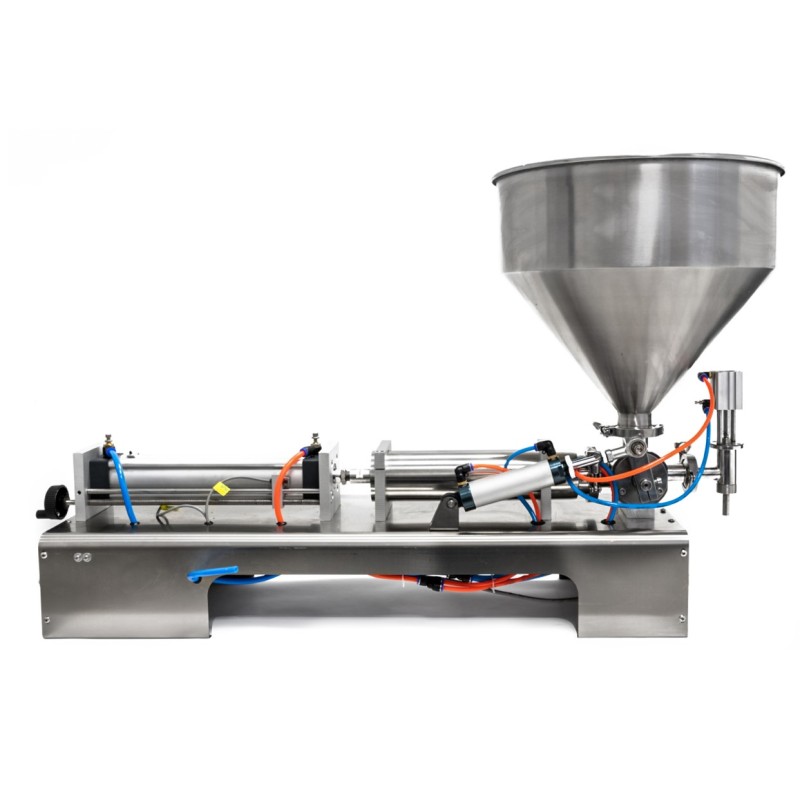

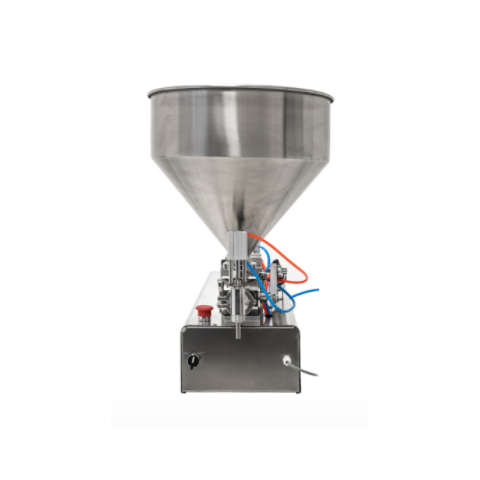

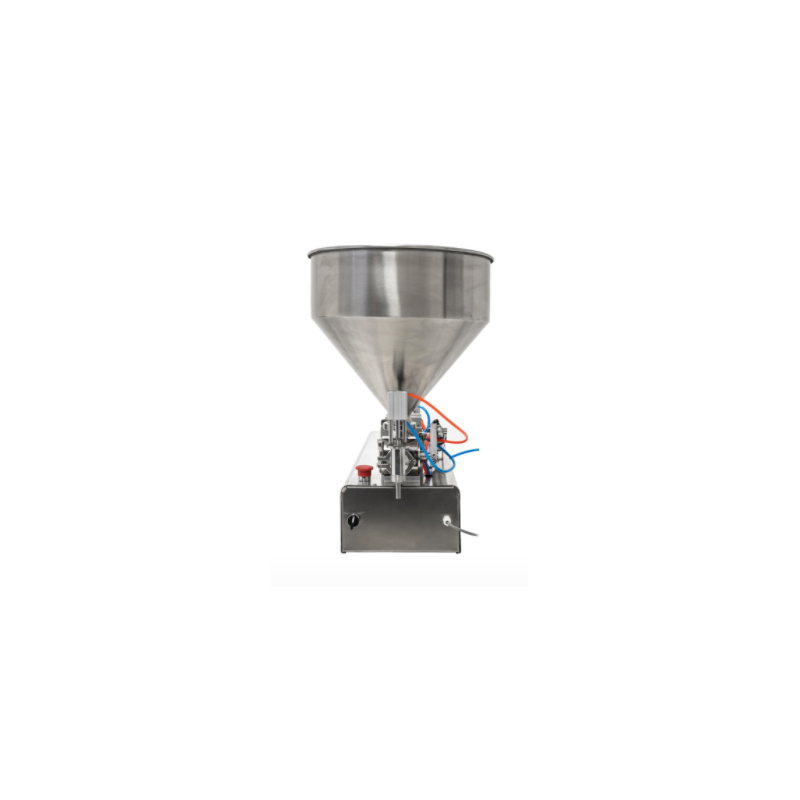

È costituito da una struttura di supporto da tavolo con pistone pneumatico, ago di dosaggio, pedale di comando e tramoggia di alimentazione.

Principio di funzionamento

Il distributore funziona secondo il principio di due valvole unidirezionali e di un pistone posizionato tra di esse. Il pistone spinge il liquido in avanti in una direzione e, al ritorno, aspira il liquido erogato attraverso un tubo dal serbatoio superiore. Quando il prodotto viene spinto fuori, la valvola di uscita nella testa di riempimento viene contemporaneamente aperta pneumaticamente. Questa operazione è controllata da un interruttore pneumatico elettromagnetico all'interno del dispositivo, che consente l'alimentazione di aria compressa al pistone principale e alla valvola. In una direzione, spinge il pistone, aprendo la valvola, e nell'altra direzione, spinge il pistone, chiudendo la valvola (T-hub).

Quando si utilizza la modalità automatica, si consiglia di installare un nastro trasportatore integrato sotto la riempitrice.

Requisiti tecnici

Per il corretto funzionamento dell'unità, è necessario collegare una sorgente di aria compressa da una fonte esterna (non inclusa nella confezione di base). Pressione di ingresso: 0,4 - 0,6MPa
