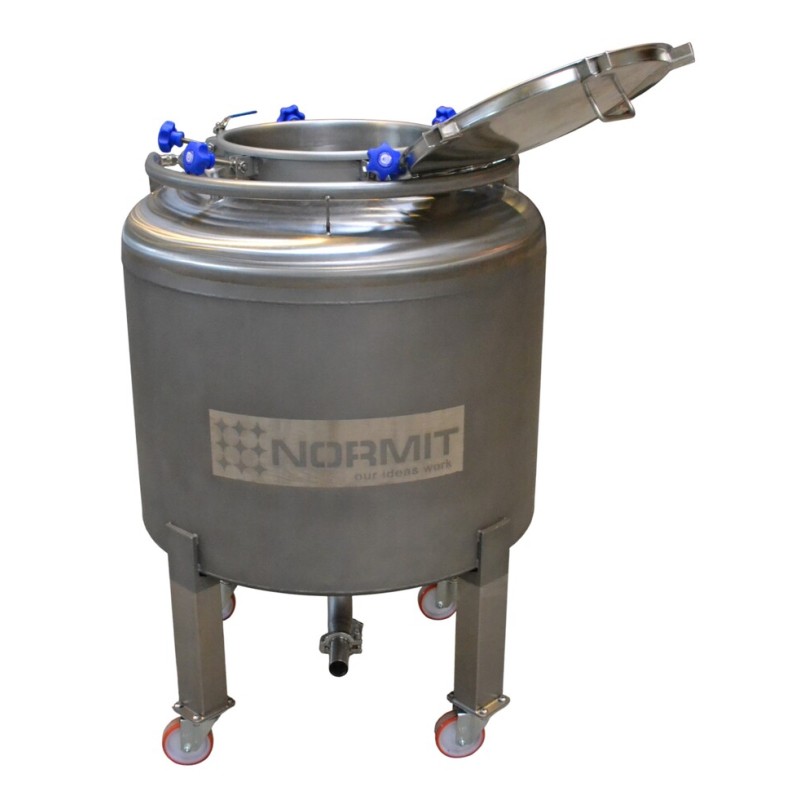

Druckbehälter für vertikalen Produkttransfer

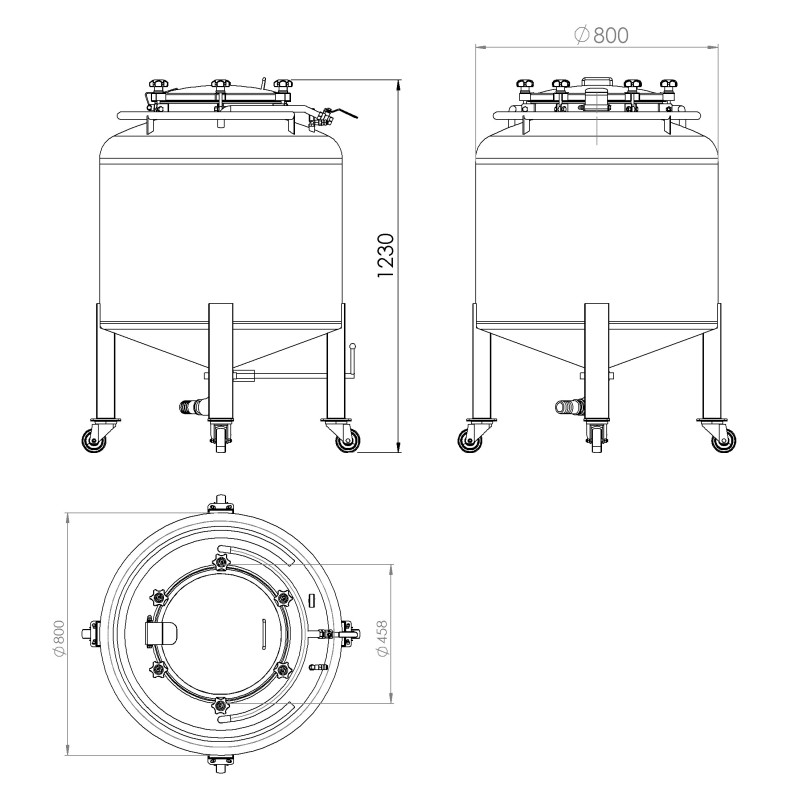

Technische Zeichnung Druckbehälter BIN 300

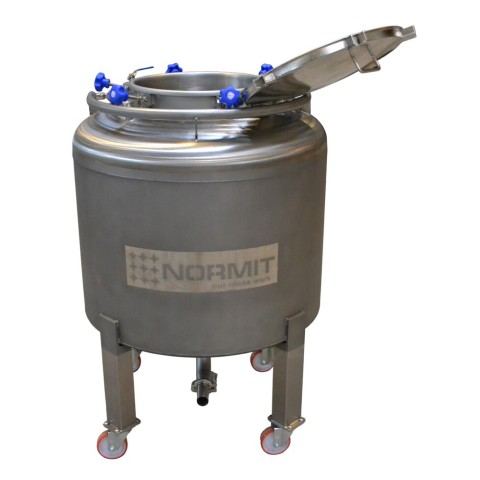

Druckbehälter für vertikalen Produkttransfer 300 BIN

0,00 €

Der Druckbehälter 300 BIN ist eine mobile Edelstahleinheit zum Transfer von flüssigen und halbfesten Produkten durch kontrollierten Innendruck. Er dient auch als mobiler Behälter für den Transport von Chargen innerhalb der Produktionsanlage. Er eignet sich für hygienische Lebensmittelverarbeitungsumgebungen, in denen Pumpen nicht möglich oder praktikabel sind.

Ausgelegt für Betriebsdrücke bis zu 0,5 bar, ermöglicht er den vertikalen Transfer von Flüssigkeiten ohne Pumpe.
Sechs handfest angezogene Deckelschrauben gewährleisten eine sichere Abdichtung im Druck und Vakuumbetrieb.
Dank der Rollen lässt er sich leicht im Produktionsbereich bewegen.

Der Inhalt dieser Seite wurde durch eine automatisch Übersetzung ins Deutsche übersetzt. Die Originalversion ist auf Englisch. Vielen Dank für Ihr Verständnis.

Druckbehälter für einfachen vertikalen Produkttransfer bis zu 3–5 Meter

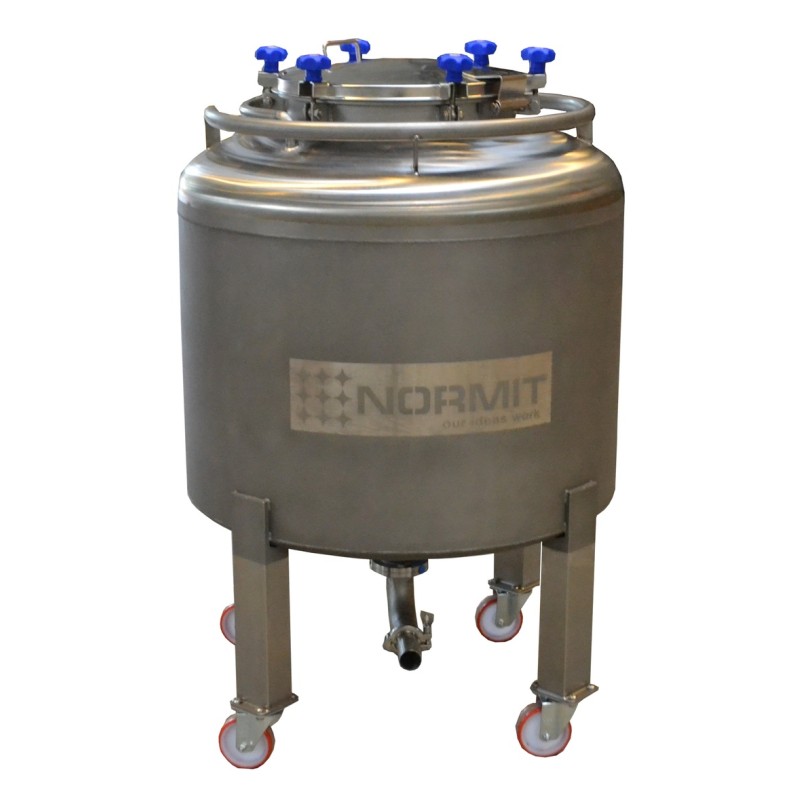

Der Druckbehälter 300 BIN mit Auslassventil am Boden ist für den kontrollierten Transfer von flüssigen und viskosen Produkten mit Druckluft vorgesehen. Durch Druckbeaufschlagung im Inneren des Behälters kann das Produkt je nach Dichte und Viskosität nach oben oder durch ein Rohrleitungssystem auf eine definierte Höhe befördert werden. Mit einem Volumen von 300 Litern eignet sich der Behälter ideal für kleine und mittlere Lebensmittelverarbeitungsbetriebe, in denen eine schonende Produktbehandlung erforderlich ist. Die Konstruktion macht eine mechanische Pumpe überflüssig und ist daher auch für scherempfindliche oder luftempfindliche Produkte geeignet.

Der Behälter ist für einen Betriebsdruck bis 0,5 bar ausgelegt. Gleichzeitig gewährleistet die robuste Edelstahlkonstruktion eine hohe Sicherheit und lange Lebensdauer unter industriellen Bedingungen. Der Deckel wird mit sechs Handschrauben gesichert, was eine gleichmäßige Druckverteilung und zuverlässige Abdichtung im Betrieb sicherstellt. Der Behälter ist mit vier Lenkrollen ausgestattet und lässt sich so problemlos zwischen verschiedenen Verarbeitungsstationen oder Produktionsräumen transportieren.

Typische Anwendungen

Der Druckbehälter eignet sich zum Umfüllen und Handhaben von:

flüssigen und halbfesten Lebensmitteln
Saucen und Dressings
Sirupen und Zuckerlösungen
Säften und Konzentraten
flüssigen Milchprodukten
Salzlaken und Marinaden
Fermentationsflüssigkeiten und Lebensmittelzwischenprodukten
nicht essbaren Flüssigkeiten

und den meisten anderen Flüssigkeiten

Vorteile

Schonender Produkttransfer ohne mechanische Pumpen, wodurch Scherkräfte und Belüftung reduziert werden.
Einfache, druckbasierte Bedienung mit Druckluft.
Der Betriebsdruck bis zu 0,5 bar vereinfacht Installation und Bedienung.
Sicherer Deckelverschluss mit sechs Handschrauben gewährleistet sicheren Betrieb.
Mobiles Design auf Rollen ermöglicht flexible Integration in Produktionslinien.
Geeignet für eine breite Palette flüssiger und relativ viskoser Lebensmittel.
Kompakte Stellfläche für einfache Platzierung in Produktionsbereichen.

Die Basisversion umfasst:

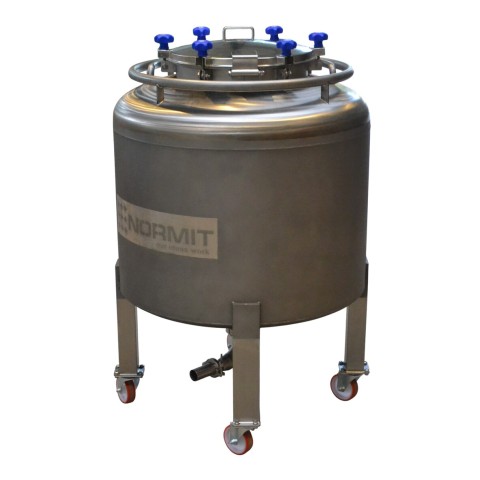

Das Gerät besteht aus einem Edelstahl-Druckbehälter mit einem Arbeitsvolumen von 300 Litern, ausgestattet mit einem dicht schließenden Deckel, der mit sechs Handschrauben gesichert wird. Der Behälter verfügt über einen Bodenauslass für die kontrollierte Produktentleerung und einen Einlass für die Druckluftzufuhr. Die gesamte Einheit ist auf einem fahrbaren Rahmen mit vier Lenkrollen montiert und ermöglicht so einen einfachen Transport innerhalb der Produktionsanlage.

Funktionsprinzip

Das Produkt wird durch die obere Öffnung in den Behälter gefüllt. Nach dem Verschließen des Deckels wird Druckluft in den Behälter eingeleitet, wodurch ein Innendruck entsteht. Dieser Druck drückt das Produkt durch den Auslass in die angeschlossenen Rohrleitungen oder Prozessanlagen.

Förderhöhe und Durchflussrate hängen vom angelegten Druck und der Viskosität des Produkts ab. Nach der Entleerung wird der Druck abgelassen, der Deckel geöffnet und der Behälter kann wieder befüllt oder zu einer anderen Station transportiert werden.

Material: Edelstahl
Funktionsprinzip: Chargenbetrieb
Herkunftsland: Slowakei
Volumen: 300l
