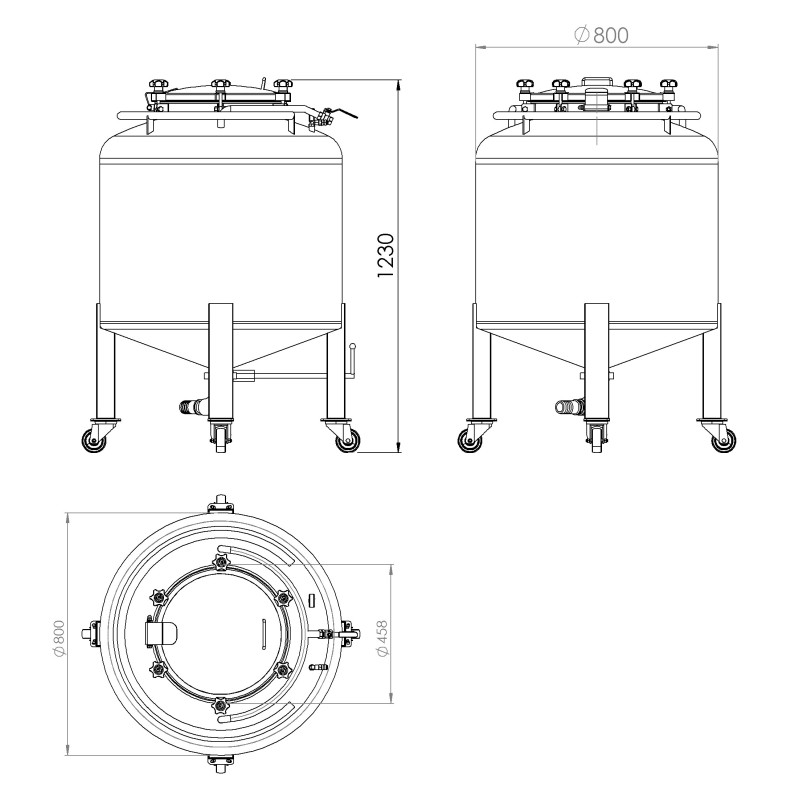

Technický výkres tlakovej nádoby BIN 300

Tlaková nádoba na vertikálny prenos produktov

Tlaková nádoba na vertikálny prenos produktov 300 BIN

0,00 €

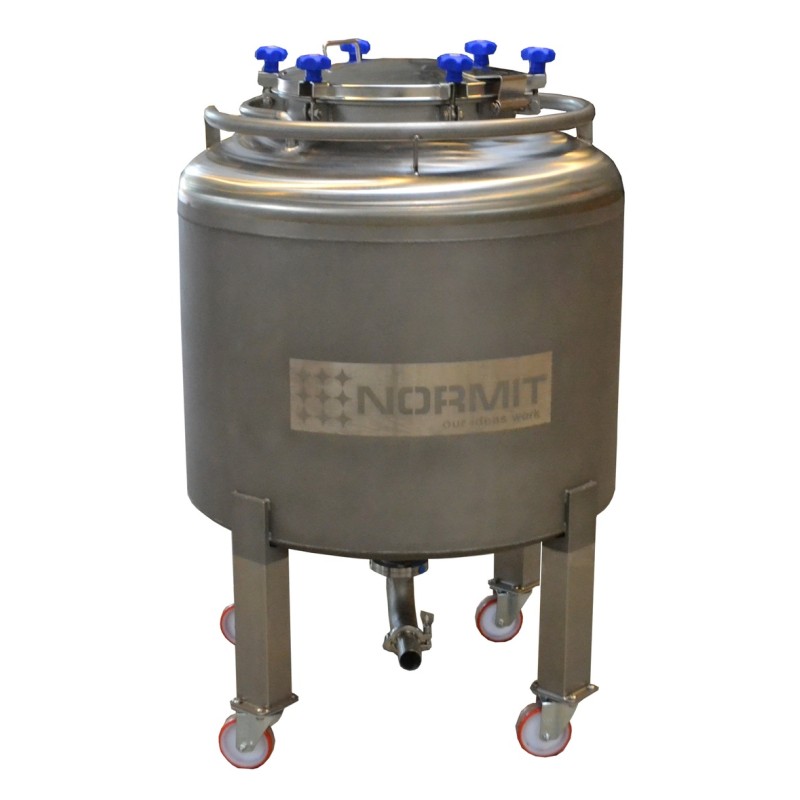

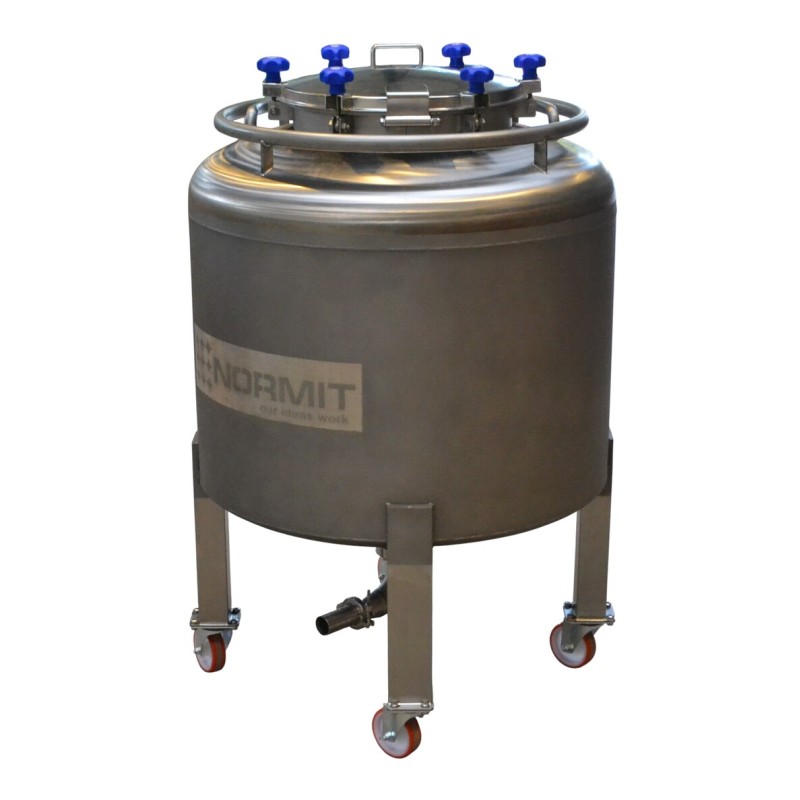

Tlaková nádoba 300 BIN je mobilná jednotka z nehrdzavejúcej ocele určená na prenos kvapalných a polokvapalných produktov pomocou riadeného vnútorného tlaku. Slúži tiež ako mobilná nádoba na premiestňovanie šarží v rámci výrobného zariadenia. Je vhodná pre hygienické prostredia spracovania potravín, kde čerpanie nie je možné alebo praktické.

Je navrhnutá pre prevádzkový tlak do 0,5 baru, čo umožňuje vertikálny prenos kvapalín bez čerpadla.
Šesť ručne utiahnutých skrutiek veka zaisťuje bezpečné utesnenie počas prevádzky pod tlakom alebo vákuom.
Namontovaná na kolieskach pre jednoduchý pohyb v rámci výrobného priestoru.

Tlaková nádoba na jednoduchý vertikálny prenos produktov do 3 – 5 metrov

Tlaková nádoba 300 BIN s výstupným ventilom na dne nádoby je určená na riadený prenos kvapalných a viskóznych produktov pomocou stlačeného vzduchu. Vyvíjaním tlaku vo vnútri nádoby sa produkt môže pohybovať smerom nahor alebo potrubným systémom do definovanej výšky v závislosti od hustoty a viskozity produktu. S objemom 300 litrov je nádoba vhodná pre malé a stredné prevádzky spracovania potravín, kde sa vyžaduje šetrná manipulácia s produktom. Konštrukcia eliminuje potrebu mechanického čerpania, vďaka čomu je vhodná pre produkty citlivé na šmykové napätie alebo prevzdušňovanie.

Nádoba je navrhnutá na prevádzku do 0,5 baru. Zároveň robustná konštrukcia z nehrdzavejúcej ocele poskytuje vysokú bezpečnostnú rezervu a dlhú životnosť v priemyselných podmienkach. Veko je zaistené šiestimi ručnými skrutkami, ktoré zabezpečujú rovnomerné rozloženie tlaku a spoľahlivé utesnenie počas prevádzky. Nádoba je namontovaná na štyroch kolieskach, čo umožňuje jej jednoduchú prepravu medzi rôznymi spracovateľskými stanicami alebo výrobnými miestnosťami.

Typické použitie

Tlaková nádoba sa môže použiť na prenos a manipuláciu s:

kvapalnými a polokvapalnými potravinami
omáčkami a dresingmi
sirupmi a cukrovými roztokmi
džúsmi a koncentrátmi
kvapalnými mliečnymi výrobkami
nálevmi a marinádami
fermentačnými kvapalinami a potravinárskymi medziproduktmi
nejedlými kvapalinami

a väčšinou ostatných kvapalín

Výhody

Šetrný prenos produktu bez mechanických čerpadiel, zníženie šmykového namáhania a prevzdušňovania.
Jednoduchá prevádzka založená na tlaku s použitím stlačeného vzduchu.
Prevádzkový tlak do 0,5 baru zjednodušuje inštaláciu a používanie.
Bezpečné upevnenie veka šiestimi ručnými skrutkami zaisťuje bezpečnú prevádzku.
Mobilná konštrukcia na kolieskach umožňuje flexibilnú integráciu do výrobných liniek.
Vhodné pre širokú škálu tekutých a relatívne viskóznych potravinárskych výrobkov.
Kompaktný dizajn pre jednoduché umiestnenie v spracovateľských priestoroch.

Základná verzia obsahuje:

Jednotka pozostáva z tlakovej nádoby z nehrdzavejúcej ocele s pracovným objemom 300 litrov, ktorá je vybavená utesneným vekom zaisteným šiestimi ručnými skrutkami. Nádoba má spodný výstupný otvor pre riadené vypúšťanie produktu a vstupný otvor pre prívod stlačeného vzduchu. Celá zostava je namontovaná na mobilnom ráme so štyrmi kolieskami, čo umožňuje jednoduchú prepravu v rámci výrobného zavedenia.

Princíp činnosti

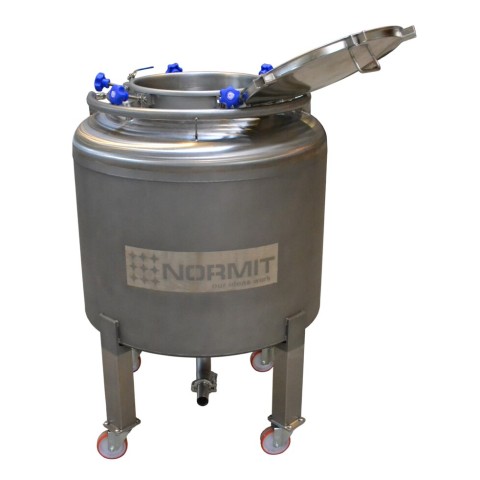

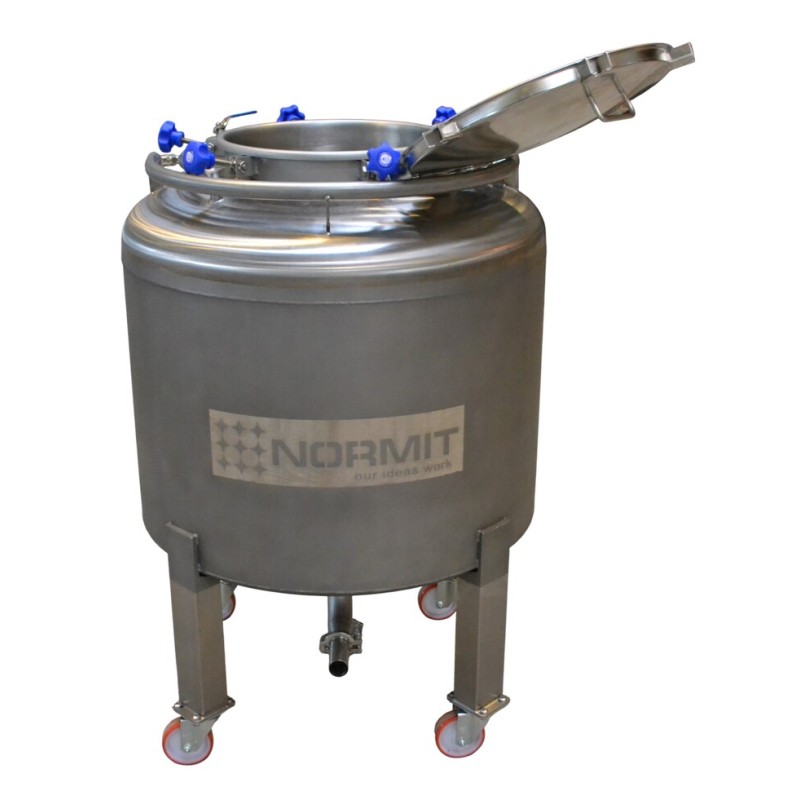

Produkt sa plní do nádoby cez horný otvor. Po zaistení veka sa do nádoby zavádza stlačený vzduch, čím sa vytvára vnútorný tlak. Tento tlak vytláča produkt von cez výstupný otvor a do pripojeného potrubia alebo spracovateľského zariadenia.

Výška prenosu a prietok závisia od aplikovaného tlaku a viskozity produktu. Po vypustení sa tlak uvoľní, veko sa otvorí a nádoba sa môže znova naplniť alebo presunúť na inú stanicu.

Materiál: Nerezová ocel'
Princíp činnosti: Dávkový režim
Krajina pôvodu: Slovensko
Objem: 300l
