Zbiornik ciśnieniowy do pionowego transferu produktów

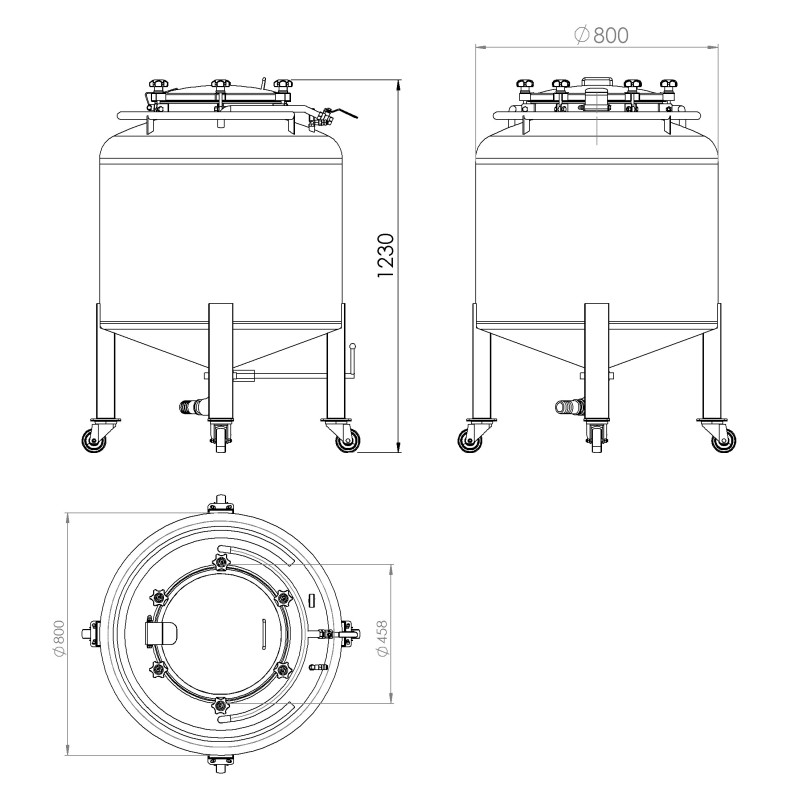

Rysunek techniczny zbiornika ciśnieniowego BIN 300

Zbiornik ciśnieniowy do pionowego transferu produktów 300 BIN

0,00 €

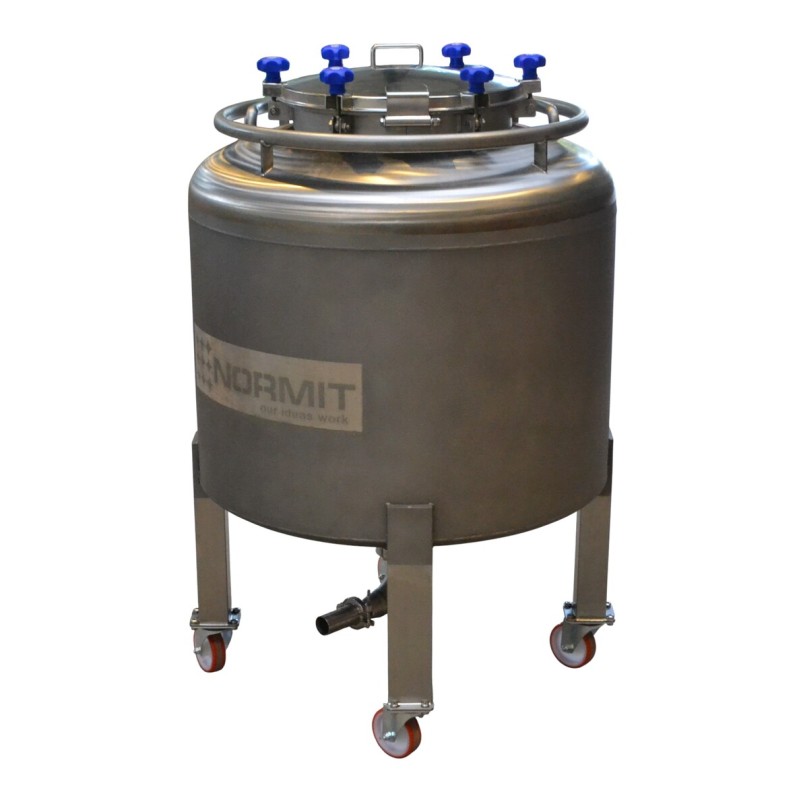

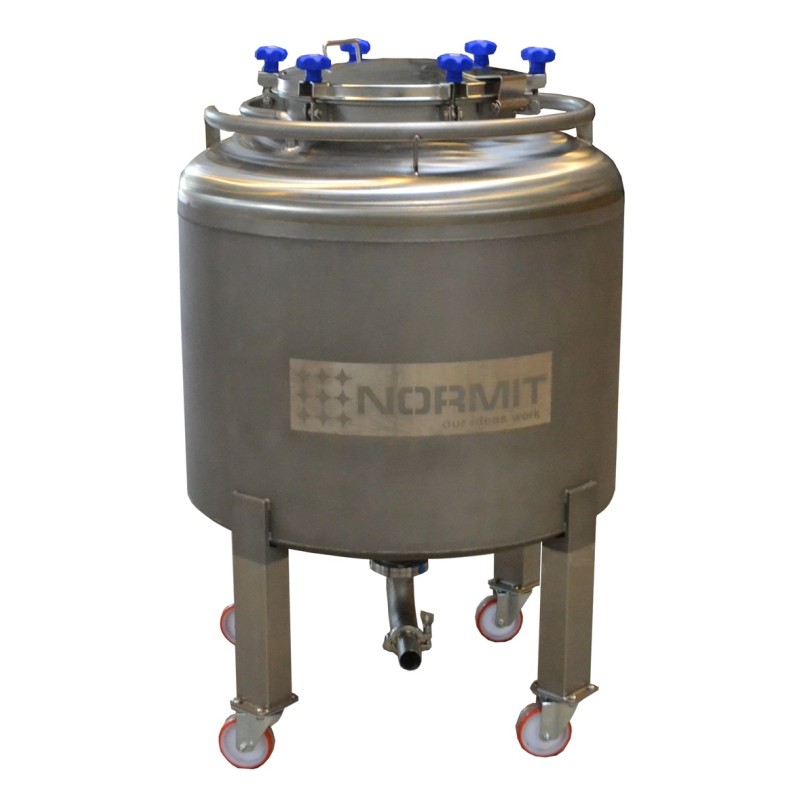

Zbiornik ciśnieniowy 300 BIN to mobilne urządzenie ze stali nierdzewnej przeznaczone do transferu produktów płynnych i półpłynnych poprzez zastosowanie kontrolowanego ciśnienia wewnętrznego. Służy również jako mobilny pojemnik do przemieszczania partii w obrębie zakładu produkcyjnego. Nadaje się do higienicznych środowisk przetwórstwa żywności, w których pompowanie jest niemożliwe lub niepraktyczne.

Zaprojektowany do pracy przy ciśnieniu roboczym do 0,5 bara, co umożliwia pionowe transferowanie cieczy bez użycia pompy.

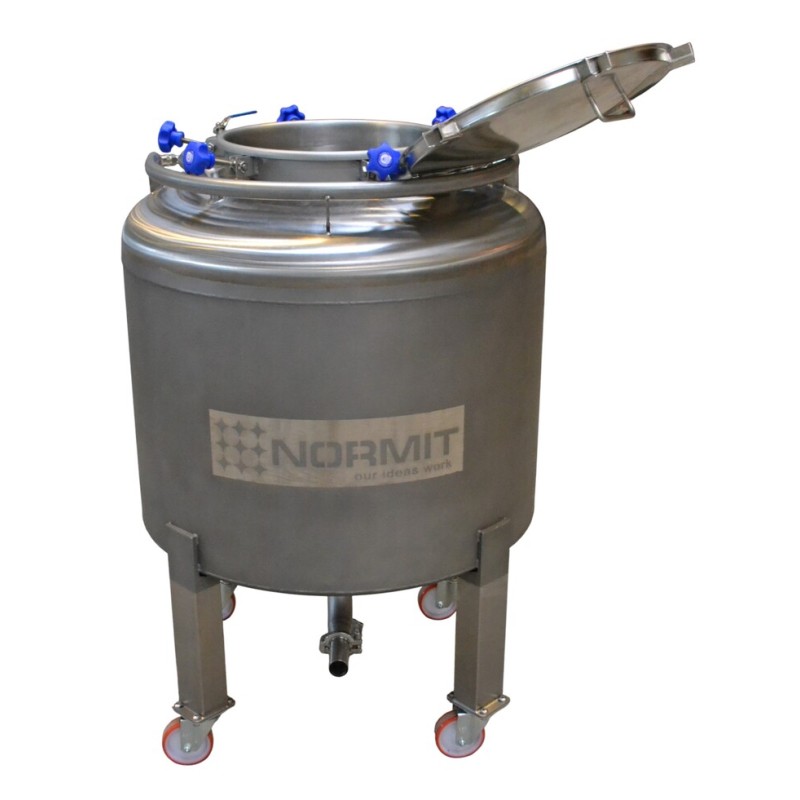

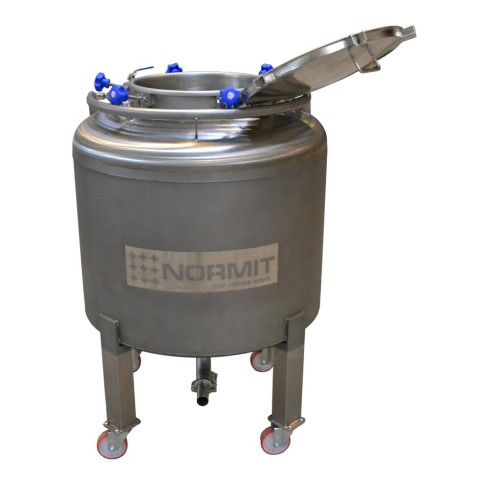

Sześć ręcznie dokręcanych śrub pokrywy zapewnia bezpieczne uszczelnienie podczas pracy pod ciśnieniem lub pod próżnią.
Zamontowany na kółkach jezdnych dla łatwego przemieszczania w obrębie obszaru produkcyjnego.

Zbiornik ciśnieniowy do łatwego pionowego przesyłu produktów na odległość do 3-5 metrów

Kontener ciśnieniowy 300 BIN z zaworem wylotowym na dnie zbiornika przeznaczony jest do kontrolowanego przesyłu produktów ciekłych i lepkich za pomocą sprężonego powietrza. Poprzez zastosowanie ciśnienia wewnątrz zbiornika, produkt może być transportowany w górę lub za pomocą systemu rurociągów na określoną wysokość, w zależności od gęstości i lepkości produktu. Dzięki pojemności 300 litrów zbiornik doskonale nadaje się do małych i średnich zakładów przetwórstwa spożywczego, gdzie wymagane jest delikatne obchodzenie się z produktem. Konstrukcja eliminuje potrzebę pompowania mechanicznego, dzięki czemu nadaje się do produktów wrażliwych na naprężenia ścinające lub napowietrzanie.

Naczynie jest przystosowane do pracy pod ciśnieniem do 0,5 bara. Jednocześnie solidna konstrukcja ze stali nierdzewnej zapewnia wysoki margines bezpieczeństwa i długą żywotność w warunkach przemysłowych. Pokrywa jest zabezpieczona sześcioma śrubami ręcznymi, co zapewnia równomierny rozkład ciśnienia i niezawodne uszczelnienie podczas pracy. Zbiornik jest zamontowany na czterech kółkach jezdnych, co umożliwia łatwy transport między różnymi stanowiskami przetwórczymi lub pomieszczeniami produkcyjnymi.

Typowe zastosowania

Naczynie ciśnieniowe może być używane do transferu i obsługi:

płynnych i półpłynnych produktów spożywczych
sosów i dressingów
syropów i roztworów cukru
soków i koncentratów
płynnych produktów mlecznych
solanek i marynat
płynów fermentacyjnych i półproduktów spożywczych
płynów niejadalnych

i większości innych cieczy

Zalety

Delikatne przenoszenie produktów bez użycia pomp mechanicznych, co redukuje ścinanie i napowietrzanie.
Prosta obsługa ciśnieniowa z wykorzystaniem sprężonego powietrza.
Ciśnienie robocze do 0,5 bara upraszcza instalację i użytkowanie.
Bezpieczne mocowanie pokrywy za pomocą sześciu śrub ręcznych zapewnia bezpieczną obsługę.
Mobilna konstrukcja na kółkach umożliwia elastyczną integrację z liniami produkcyjnymi.
Nadaje się do szerokiej gamy płynnych i stosunkowo lepkich produktów spożywczych.
Kompaktowe wymiary ułatwiające montaż w obszarach przetwórczych.

Wersja podstawowa zawiera

Urządzenie składa się ze zbiornika ciśnieniowego ze stali nierdzewnej o pojemności roboczej 300 litrów, wyposażonego w szczelną pokrywę mocowaną za pomocą sześciu śrub ręcznych. Zbiornik posiada dolne przyłącze wylotowe do kontrolowanego opróżniania produktu oraz przyłącze wlotowe do zasilania sprężonym powietrzem. Cały zespół zamontowany jest na mobilnej ramie z czterema kółkami jezdnymi, co umożliwia łatwy transport w obrębie zakładu produkcyjnego.

Zasada działania

Produkt jest wlewany do zbiornika przez górny otwór. Po zabezpieczeniu pokrywy do zbiornika wprowadzane jest sprężone powietrze, wytwarzając ciśnienie wewnętrzne. Ciśnienie to wypycha produkt przez przyłącze wylotowe do podłączonych rurociągów lub urządzeń procesowych.

Wysokość i natężenie przepływu zależą od zastosowanego ciśnienia i lepkości produktu. Po opróżnieniu, ciśnienie zostaje zredukowane, pokrywa zostaje otwarta, a zbiornik można ponownie napełnić lub przenieść na inne stanowisko.

Materiał: Stal nierdzewna
Zasada działania: Tryb wsadowy
Kraj pochodzenia: Słowacja
Objętość: 300l
