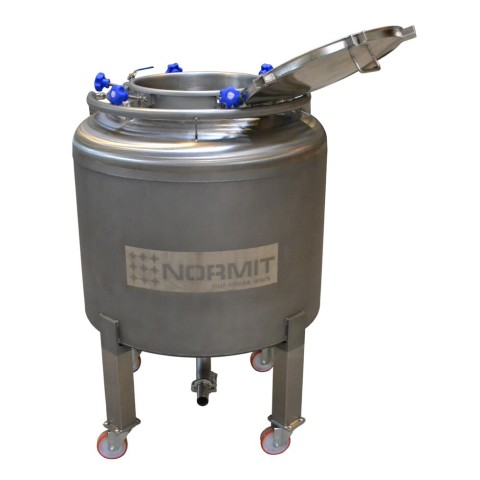

Сосуд под давлением для вертикальной перекачки продукции

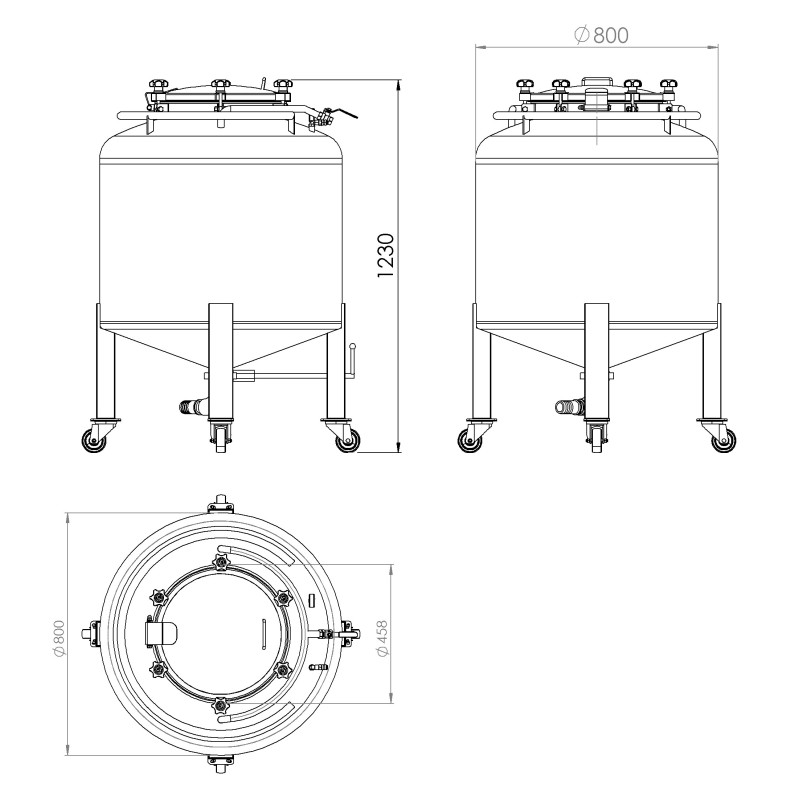

Технический чертеж сосуда под давлением BIN 300

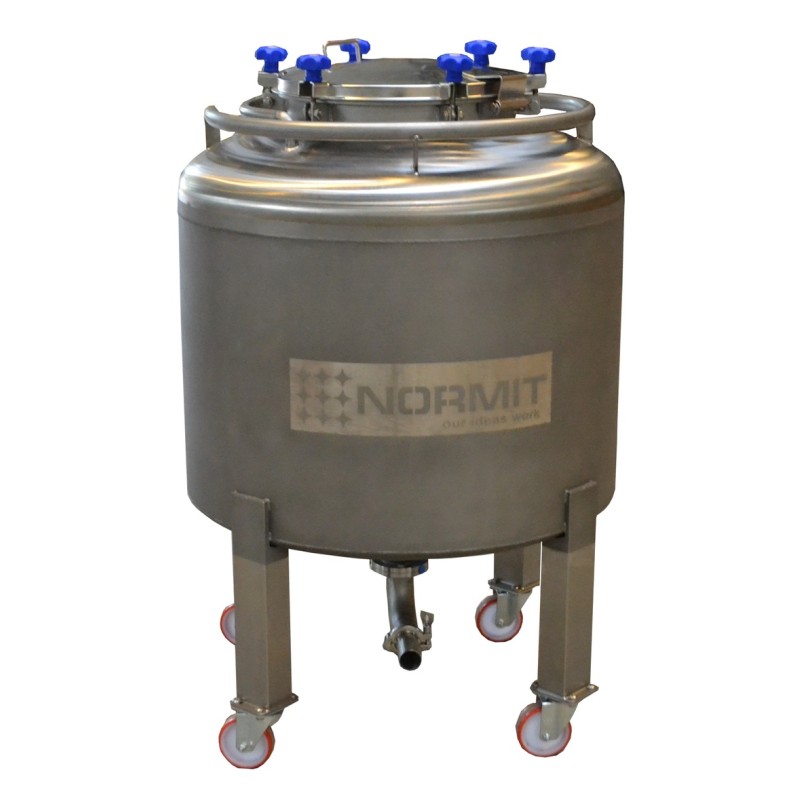

Сосуд под давлением для вертикальной транспортировки продукта 300 BIN

0,00 €

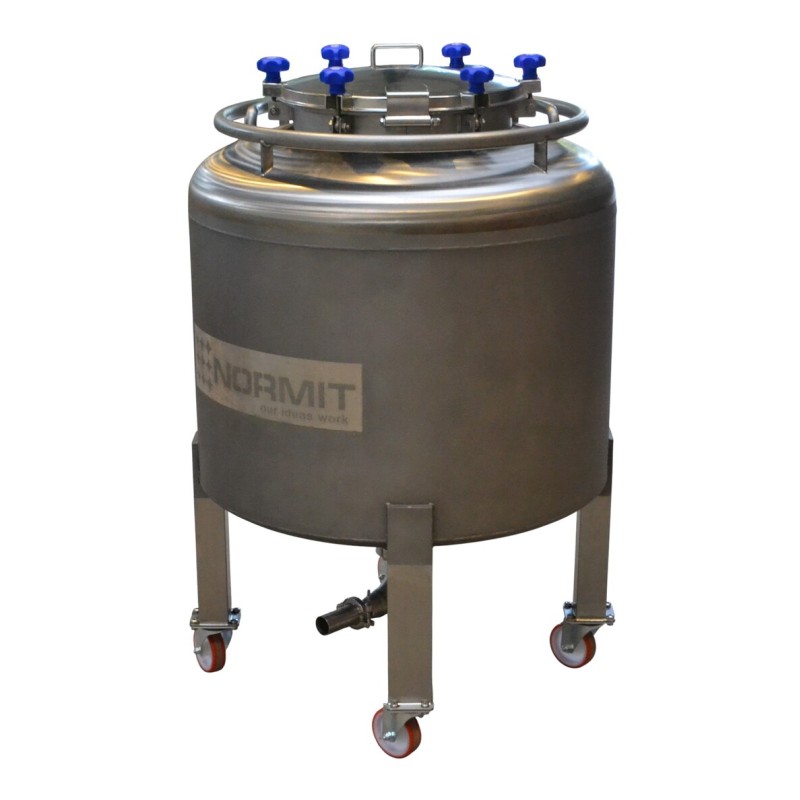

Сосуд под давлением 300 BIN представляет собой мобильную установку из нержавеющей стали, предназначенную для транспортировки жидких и полужидких продуктов путем создания контролируемого внутреннего давления. Он также служит мобильным контейнером для перемещения партий внутри производственного цеха. Устройство подходит для гигиеничных условий пищевой промышленности, где использование насосов невозможно или нецелесообразно.

Рассчитан на рабочее давление до 0,5 бар, что позволяет осуществлять вертикальную транспортировку жидкостей без применения насоса.
Шесть ручных прижимных винтов крышки обеспечивают надежную герметизацию при работе под давлением или вакуумом.
Установлен на поворотных колесах для удобного перемещения в пределах производственной зоны.

Сосуд под давлением для простой вертикальной транспортировки продукта на высоту до 3–5 метров

Напорный контейнер 300 BIN с выпускным клапаном в нижней части предназначен для контролируемой транспортировки жидких и вязких продуктов с использованием сжатого воздуха. При создании давления внутри сосуда продукт может перемещаться вверх или по трубопроводной системе на заданную высоту в зависимости от плотности и вязкости продукта. Объем 300 литров делает данное оборудование подходящим для малых и средних предприятий пищевой промышленности, где требуется бережное обращение с продуктом. Конструкция исключает необходимость применения механических насосов, что делает ее подходящей для продуктов, чувствительных к сдвиговым нагрузкам или аэрации.

Сосуд рассчитан на рабочее давление до 0,5 бар. При этом прочная конструкция из нержавеющей стали обеспечивает высокий запас прочности и длительный срок службы в промышленных условиях. Крышка фиксируется шестью ручными винтами, обеспечивающими равномерное распределение давления и надежную герметизацию. Сосуд установлен на четырех поворотных колесах, что позволяет легко перемещать его между различными технологическими участками или производственными помещениями.

Типичные области применения

Сосуд под давлением может использоваться для транспортировки и обработки:
жидких и полужидких пищевых продуктов
соусов и заправок
сиропов и сахарных растворов
соков и концентратов
жидких молочных продуктов
рассолов и маринадов
ферментационных жидкостей и пищевых полуфабрикатов
непищевых жидкостей

и большинство других жидкостей

Преимущества

Бережная транспортировка продукта без применения механических насосов, с минимизацией сдвиговых нагрузок и аэрации.
Простая эксплуатация на основе давления с использованием сжатого воздуха.
Рабочее давление до 0,5 бар упрощает монтаж и использование оборудования.
Надежное крепление крышки шестью ручными винтами обеспечивает безопасную эксплуатацию.
Мобильная конструкция на колесах обеспечивает гибкую интеграцию в производственные линии.
Подходит для широкого спектра жидких и умеренно вязких пищевых продуктов.
Компактные габариты облегчают размещение в производственных зонах.

Базовая комплектация

Установка состоит из сосуда из нержавеющей стали с рабочим объемом 300 литров, оснащенного герметичной крышкой, зафиксированной шестью ручными винтами. Сосуд оборудован нижним выходным патрубком для контролируемой выгрузки продукта и входным патрубком для подачи сжатого воздуха. Вся конструкция установлена на мобильной раме с четырьмя поворотными колесами, обеспечивающими удобную транспортировку внутри производственного помещения.

Принцип работы

Продукт загружается в сосуд через верхнее загрузочное отверстие. После фиксации крышки в сосуд подается сжатый воздух, создающий внутреннее давление. Под действием давления продукт выталкивается через выходной патрубок в подключенный трубопровод или технологическое оборудование.

Высота транспортировки и производительность зависят от приложенного давления и вязкости продукта. После завершения выгрузки давление сбрасывается, крышка открывается, и сосуд может быть повторно заполнен или перемещен к другому участку.

Материал: Нержавеющая сталь
Принцип работы: Периодического действия
Страна - изготовитель: Словакия
Объем: 300л
