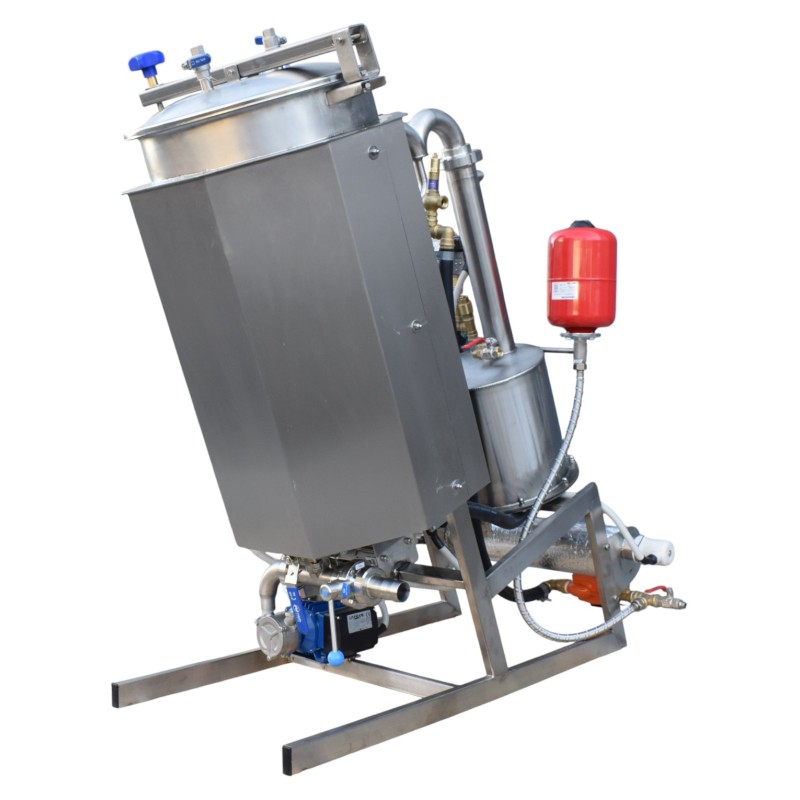

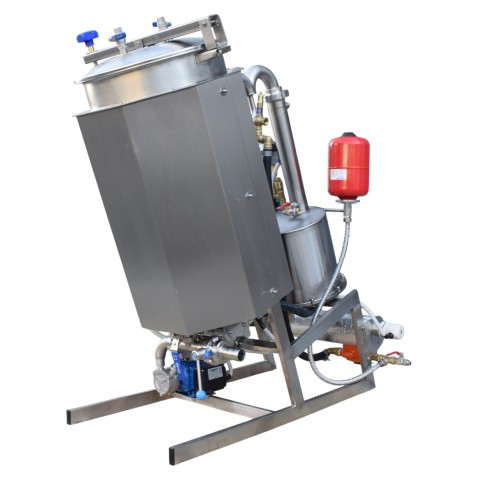

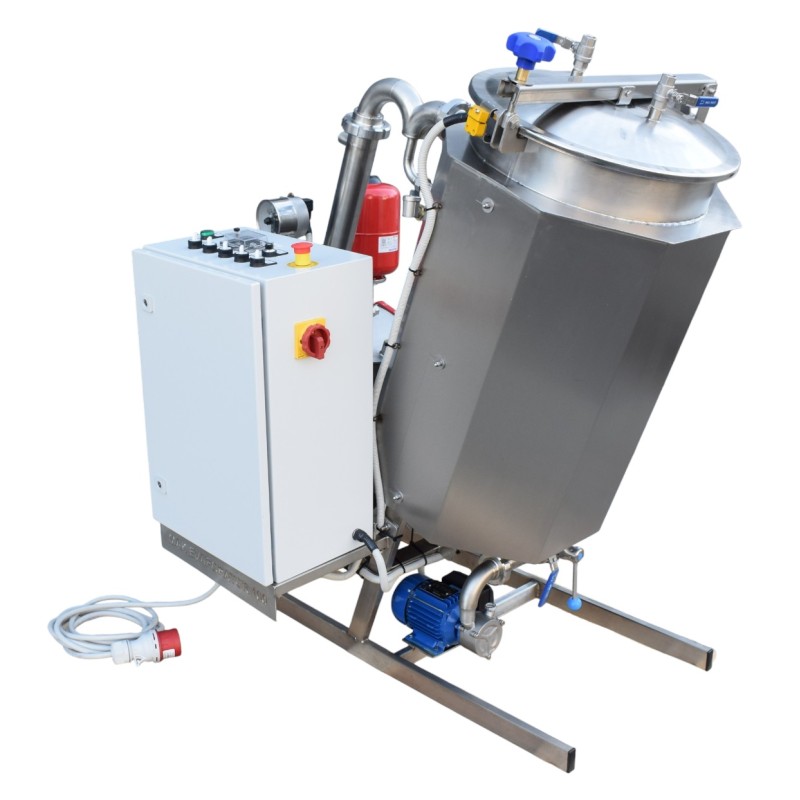

Vákuová odparka cirkulačného typu 50-300
Vákuový výparník s externým cirkulačným výmenníkom tepla patrí medzi najefektívnejšie systémy na odparovanie kvapalín. Je ideálny na šetrné varenie a koncentráciu produktov citlivých na teplo, ako sú mlieko, smotana, ovocné šťavy a ďalšie potravinárske suroviny.
- Zariadenie nevyžaduje použitie miešadla, pretože produkt cirkuluje pomocou systému núteného obehu.
- Modulárna koncepcia umožňuje konfiguráciu podľa potreby s voľbou typu vákuového čerpadla, požadovaného výkonu a druhu výmenníka tepla.
- Šikmý dizajn a spodný ventil pre 100% vypustenie produktu bez strát a slepých miest
- Horný poklop je tepelne izolovaný, čo minimalizuje tepelné straty a zároveň zvyšuje bezpečnosť pri prevádzke.
- Vďaka tangenciálnemu vstupu sa produkt rozprestiera v tenkej vrstve, čím sa maximalizuje účinnosť odparovania.
Vákuové odparovacie jednotky sa používajú v prípadoch, keď je potrebné odparovať kvapaliny pri nízkych teplotách, prípadne pri teplote výrazne nižšej než bod varu produktu pri atmosférickom tlaku. Najčastejšie sa využívajú na odparovanie vody z produktov citlivých na teplo. Tieto jednotky sú široko používané v potravinárskom priemysle, napríklad pri kondenzácii mlieka, smotany alebo pri výrobe sladeného kondenzovaného mlieka.
Vákuová odparka s cirkuláciou sa používa na zahusťovanie širokého spektra tekutých produktov, ako napríklad:
|
|
|
|
|
|
|
|
Výhody
- Vysoko účinné a rýchle odparovanie vody z produktu vďaka cirkulačnej funkcii vákuovej odparovacej jednotky s výmenníkom tepla vo vonkajšom okruhu.
- Možnosť výberu teplonosného média pre výmenník tepla (voda/para), ako aj typu výmenníka (plášť a rúrka / platňa).
- Vďaka výkonnému kondenzátoru a vákuovému generátoru je systém schopný dosiahnuť hlboké vákuum, kde bod varu je 59°C. Ak je potrebné dosiahnuť bod varu pod 59 stupňov, je možné jednotku vybaviť špeciálnou vákuovou olejovou pumpou, ktorá umožňuje spolu s kondenzátorom dosiahnuť hodnotu 20 mBar (17°C) - voliteľné.
- Spodný ventil inštalovaný v najnižšom hydraulickom bode vákuového reaktora zaručuje spracovanie produktu bez slepých zón a strát, čo je povinná požiadavka pre receptúry v niektorých odvetviach s presným dávkovaním komponentov.
- Šikmá konštrukcia pracovnej vákuovej nádoby nevyžaduje kónické dno, pretože sklon umožňuje 100% akumuláciu produktu priamo v najnižšom hydraulickom bode, kde je nainštalovaný spodný ventil!
- Systém sekundárneho odvádzania pary a kondenzácie je vybavený špeciálnym odlučovačom, ktorý znižuje pravdepodobnosť prenosu produktu do kondenzátora.
- Súčasťou základnej verzie je dvojvrstvový horný poklop so vzduchovou medzerou pre zníženie tepelných strát a parazitnej kondenzácie.
- Nie je potrebné žiadne miešacie zariadenie; produktové čerpadlo v okruhu s núteným obehom neustále premiešava produkt a intenzívne ho ohrieva v prúde tým, že ho prečerpáva cez výmenník tepla!
- Vďaka kontinuálnemu prietokovému ohrevu produktu sa znižuje možnosť lokálneho prehriatia.
Základná verzia
Vákuová odparovacia jednotka pozostáva z jednovrstvovej šikmej vákuovej nádoby na nosnej konštrukcii, vybavenej vonkajším cirkulačným okruhom s produktovým čerpadlom a výmenníkom tepla, systémom vytvárania vákua - ejektorom stlačeného vzduchu, systémom zberu a odvodu sekundárnej pary. Ovládanie závisí od typu a požadovaných parametrov automatizácie.
Princíp fungovania
V dôsledku cirkulácie produktu cez výmenník tepla sa produkt ohrieva v prúde a po vstupe do vákuovej nádrže sa voda obsiahnutá v ňom takmer okamžite premení na páru a je odvádzaná cez systém zberu a odvádzania kondenzátu.
Napríklad vákuový odparovač je ideálny na zahusťovanie srvátky, vedľajšieho produktu spracovania mlieka. Prevádzka vo vákuu znižuje bod varu vody, čo umožňuje odstraňovanie vlhkosti pri nižších teplotách, a zabraňuje denaturácii bielkovín a degradácii laktózy, čím sa zachovávajú funkčné vlastnosti srvátky a robí ju vhodnou na následné sušenie za účelom výroby vysoko hodnotného srvátkového prášku.
Technické požiadavky
- Disponuje zdrojom stlačeného vzduchu s tlakom 6-10 barov a objemom 250-300 l/min pre vákuový generátor
- Zdroj ľadovej vody s teplotou 5-7 stupňov potrebnej na dodávanie chladiacej kvapaliny do kondenzátora vákuovej odparovacej jednotky
Doplnkové možnosti
- Miešacie zariadenie pre husté a viskózne produkty
- Škrabky pre miešacie zariadenie
- Ohrievací/chladiaci plášť na rozšírenie možných aplikácií vákuovej odparovacej jednotky, čo umožňuje následné ochladenie produktu po varení/koncentrácii
- Vonkajší dekoratívny kryt jednotky s izoláciou
- Vákuový generátor vo forme vákuového vodokružného/olejového čerpadla
- Voliteľné možnosti výkonu a typu výmenníka tepla
- CIP hlavy na čistenie (rotačné), umožňujúce pripojenie jednotky k stanici Clean-In-Place
- Tichý kompresor ako zdroj stlačeného vzduchu pre ejektor ako vákuový generátor
- Materiál: Nerezová ocel'
- Objem: 50l/ 100l/ 300l
