Angle type filter with a stainless steel strainer
Filter – úhlový typ s nerezovým sítkem
Angle type filter with a stainless steel strainer
Filter – úhlový typ s nerezovým sítkem
Angle type filter with a stainless steel strainer

Filter – úhlový typ s nerezovým sítkem

€ 0.00
Quantity
Last items in stock

Nerezový sítový filtr slouží k zachytávání pevných částic z kapalin. Je určený pro potravinářský, farmaceutický, chemický a kosmetický průmysl.

  • Díky snadné výměně filtrační vložky a hygienickému provedení je ideální pro časté čištění a různé aplikace.
  • Možnost volby mezi jednoduchým nebo kombinovaným filtrem
  • Díky integrované robustní svorce není potřeba žádné nářadí pro montáž ani demontáž sítka až do velikosti DN 100.
  • Materiál v kontaktu i mimo kontakt s produktem je nerezová ocel – koncovky se svorkovým připojením podle DIN 32676.

Sítový filtr je určený pro mechanickou filtraci kapalných a polotekutých látek v potrubních systémech.

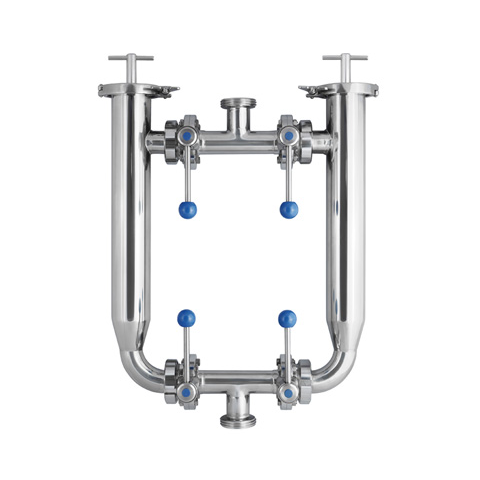

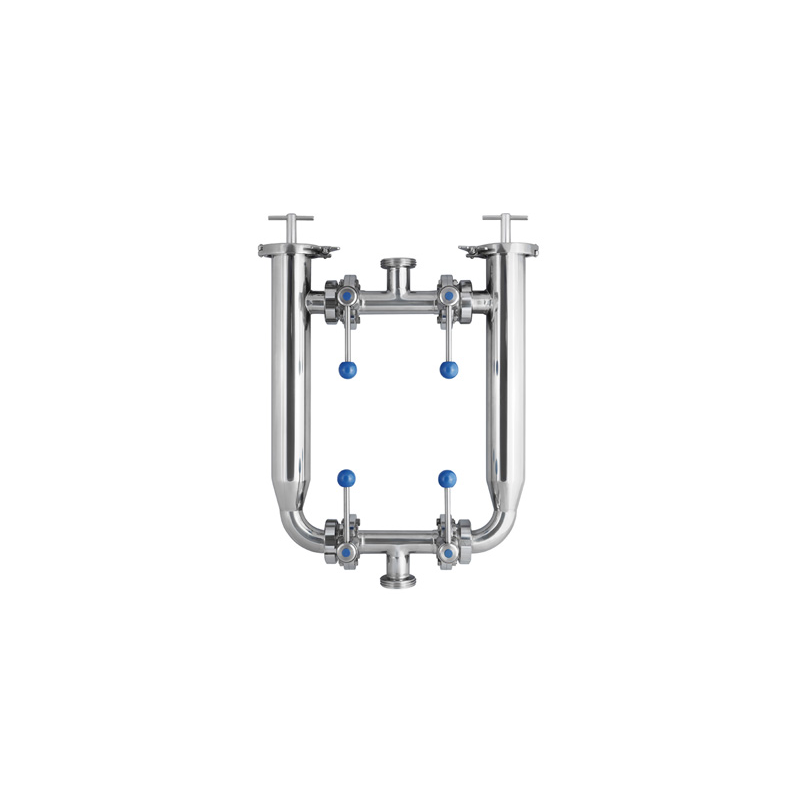

Alternativou k tomuto typu filtru jsou samočisticí filtry, které jsou však výrazně dražší a náročnější na údržbu. Kombinovaný typ filtru umožňuje nepřetržitý provoz díky dvojité komoře – během výměny vložky v jedné části zůstává druhá část v provozu.

Vhodný pro

  • ochranu čerpadel, výměníků tepla, ventilů a dalších zařízení
  • zajištění hygieny v potravinářských a farmaceutických procesech
  • předčištění kapalin před další úpravou nebo plněním

Výhody použití filtru:

  • Filtry se snadno instalují, zabírají minimum prostoru a díky širokému výběru filtračních vložek je lze flexibilně použít pro různé produkty.
  • Díky integrované robustní sponě není až do velikosti DN 100 potřeba žádné nářadí pro montáž ani demontáž sítka.
  • Materiál v kontaktu i mimo kontakt s produktem je nerezová ocel. Konce jsou připojeny pomocí svorky dle normy DIN 32676.
  • Filtr může být v jednoduchém nebo kombinovaném provedení – při použití kombinovaného filtru je možná nepřetržitá výroba.
  • Směr proudění kapaliny je zvenku dovnitř.
  • Šířku mezery a typ perforace lze snadno přizpůsobit konkrétním požadavkům výměnou filtrační vložky.

Základní verze

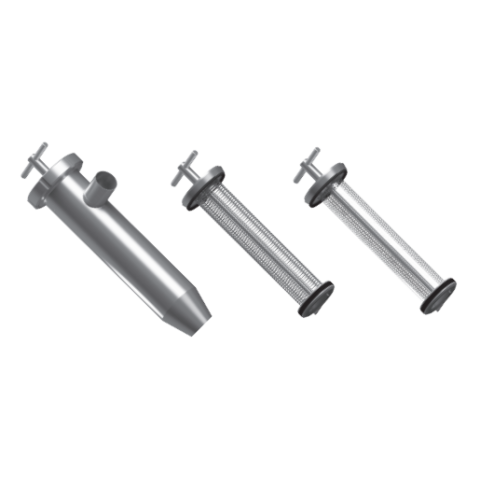

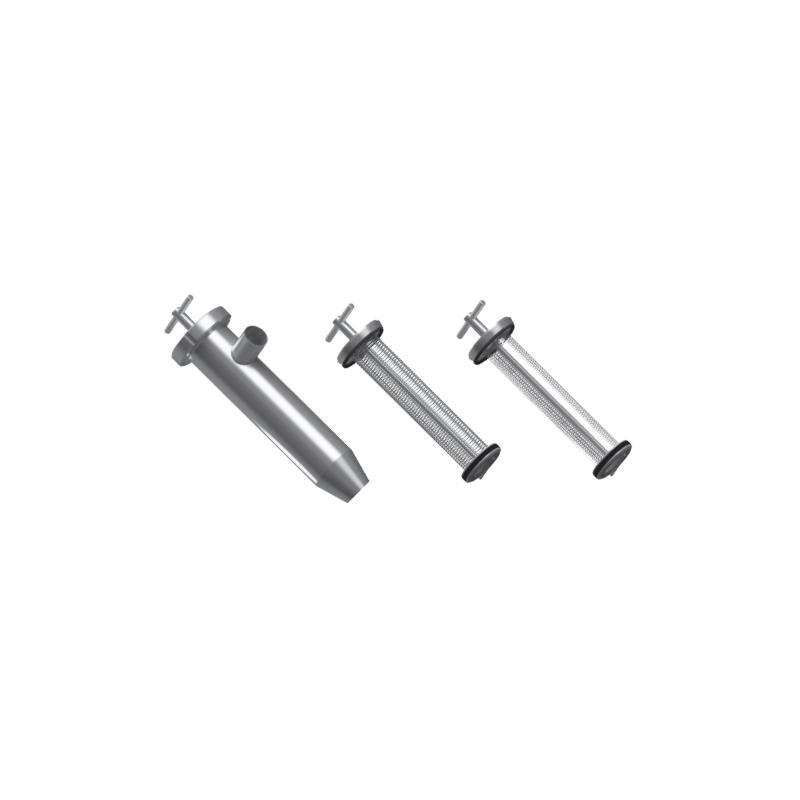

Základní verze filtru obsahuje tělo z nerezové oceli, vyměnitelnou filtrační vložku a svorku DIN 32676.

Princip činnosti

Kapalina vstupuje do filtru a proudí z vnější strany filtrační vložky směrem dovnitř. Pevné částice se zachytávají na vnější straně sítka, zatímco přefiltrovaná kapalina pokračuje dále do výrobního procesu. Po zanesení vložky se ta jednoduše vyjme, vyčistí nebo vymění. Kombinovaná verze umožňuje výměnu vložky bez zastavení toku kapaliny.

Technická charakteristika

DN DIN D1 (mm) D3 (mm) L1 (mm) Hmotnost (kg) Typ
25 26 70 415 4.3 Jednoduchý
32 32 70 407 4.3 Jednoduchý
40 38 70 397 4.4 Jednoduchý
50 50 104 419 7.7 Jednoduchý
65 66 104 395 7.9 Jednoduchý
80 81 154 573 17.6 Jednoduchý
100 100 154 548 17.7 Jednoduchý
125 125 204 656 30.0 Jednoduchý
150 150 204 655 39.2 Jednoduchý
25 26 70 580 15.7 Kombinovaný
32 32 70 584 15.2 Kombinovaný
40 38 70 588 17.0 Kombinovaný
50 50 104 640 26.4 Kombinovaný
65 66 104 645 29.8 Kombinovaný
80 81 154 848 58.9 Kombinovaný
100 100 154 854 64.3 Kombinovaný
  • Materiál: Nerez
  • Země původu: EU
