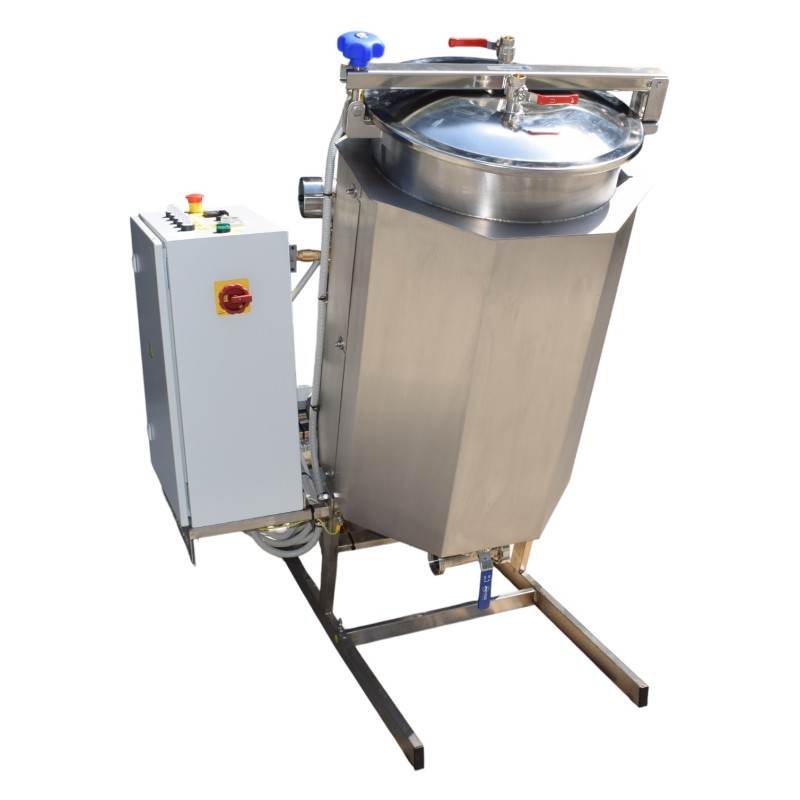

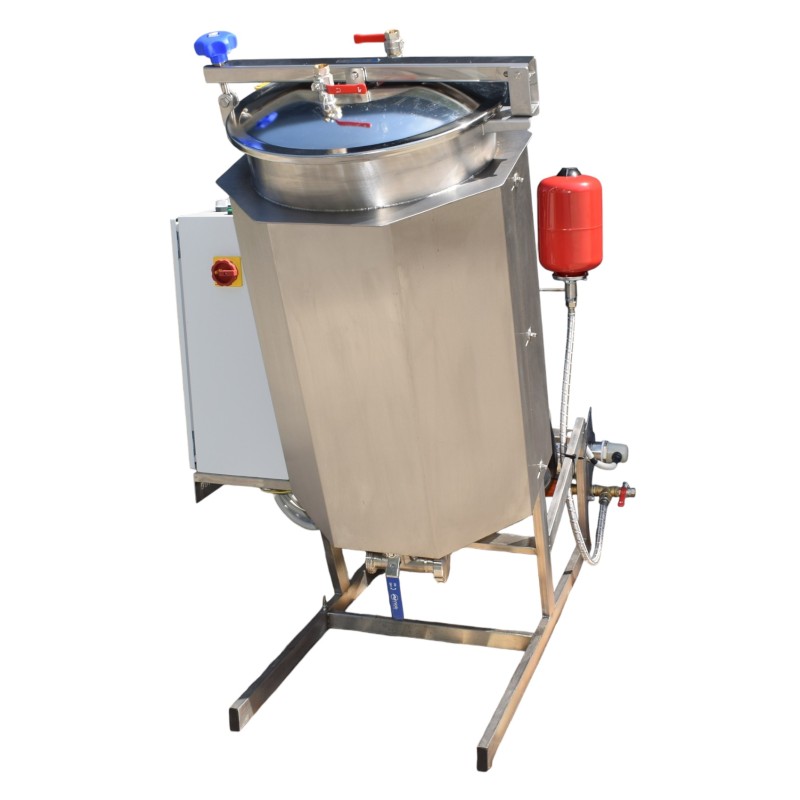

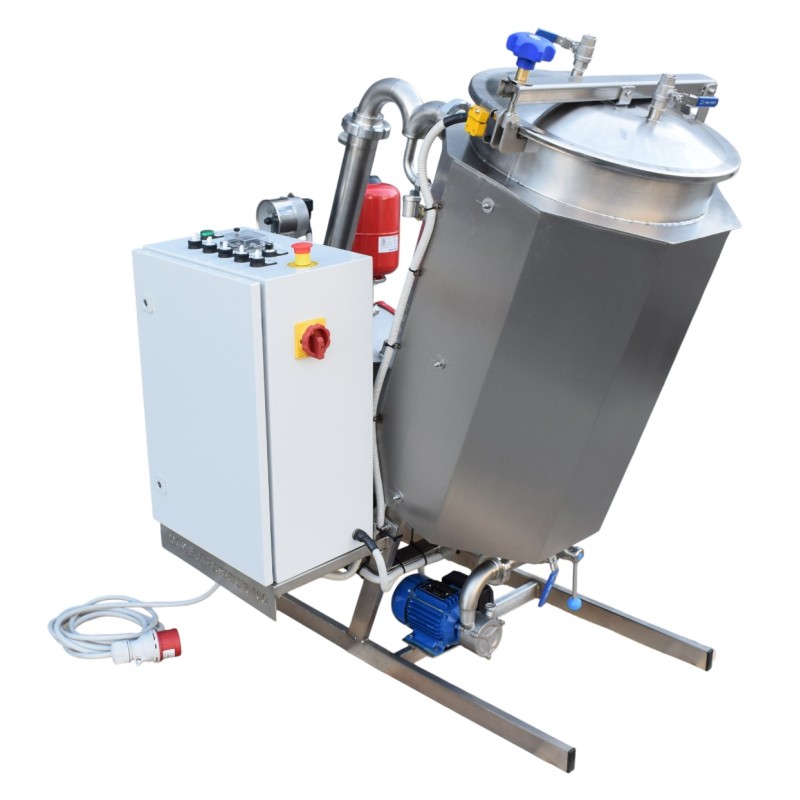

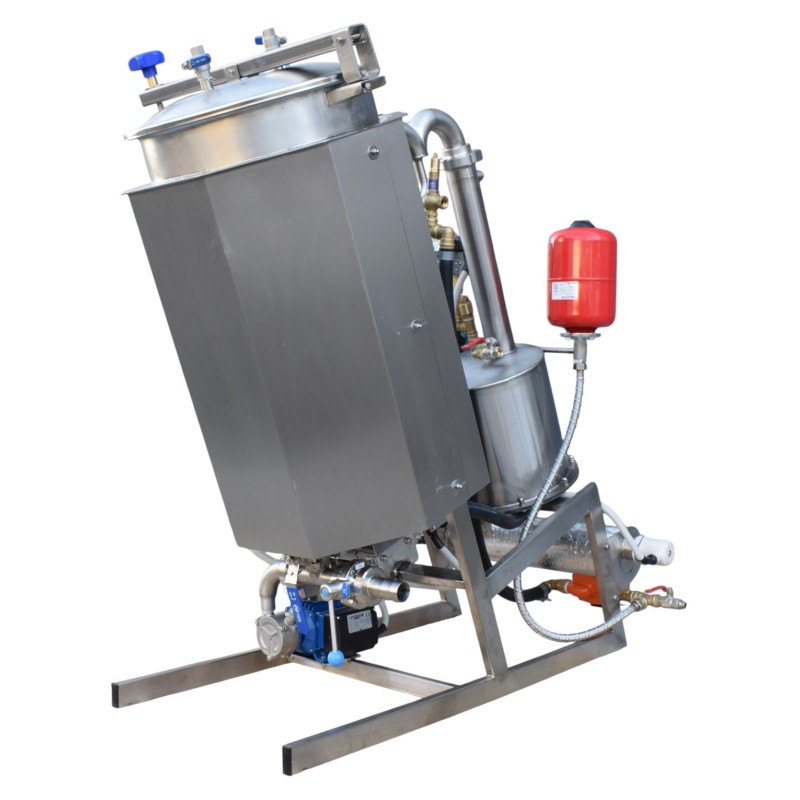

Vakuová odparka cirkulačního typu 50-300
Vakuový výparník s dálkovým cirkulačním výměníkem tepla je jedním z nejúčinnějších systémů odpařování. Vhodné pro vaření produktů citlivých na teplo, jako je mléko, smetana atd.
- Není potřeba žádné míchací zařízení, produkt má nucenou cirkulaci!
- Modulární systém: možnost výběru vakuového generátoru, výkonu a typu výměníku tepla
- Šikmé provedení a spodní ventil pro 100% vypuštění produktu bez ztrát a slepých míst
- Izolovaný horní poklop jednotky pro udržení tepla a bezpečnost
- Tangenciální vstup produktu do vakuové nádoby pro zaručené odpařování v tenké vrstvě
Obsah této stránky byl přeložen do češtiny automatickým překladem. Původní verze je v angličtině. Děkujeme za pochopení.
Vakuové odpařovací jednotky se používají, když je potřeba odpařovat kapaliny při nízkých teplotách nebo při teplotě, která je srovnatelně nižší než bod varu produktu při atmosférickém tlaku. Nejčastěji se to používá k odpařování vody z produktů citlivých na teplo. Takové jednotky jsou široce používány v potravinářském průmyslu, například při kondenzaci mléka, smetany a výrobě kondenzovaného mléka s cukrem.
Vakuová odparka s cirkulací se používá pro zahušťování široké škály kapalných produktů, jako jsou:
|
|
|
|
|
|
|
|
Výhody
- Vysoce účinné a rychlé odpařování vody z produktu díky cirkulační funkci vakuové odpařovací jednotky s výměníkem tepla ve vnějším okruhu.
- Možnost výběru teplonosného média pro výměník tepla (voda/pára), stejně jako typ výměníku (plášť a trubka / deska).
- Díky výkonnému kondenzátoru a vakuovému generátoru je systém schopen dosáhnout hlubokého vakua, kde je bod varu 59°C. Pokud je potřeba dosáhnout bodu varu pod 59 stupňů, je možné jednotku vybavit speciální vakuovou olejovou pumpou, která umožňuje společně s kondenzátorem dosáhnout hodnoty 20 mBar (17°C) - volitelně.
- Spodní ventil instalovaný v nejnižším hydraulickém bodě vakuového reaktoru zaručuje zpracování produktu bez slepých zón a ztrát, což je povinný požadavek pro receptury v některých průmyslových odvětvích s přesným dávkováním komponent.
- Šikmá konstrukce pracovní vakuové nádoby nevyžaduje kónické dno, protože sklon umožňuje 100% akumulaci produktu přímo v nejnižším hydraulickém bodě, kde je instalován spodní ventil!
- Systém sekundárního odvodu páry a kondenzace je vybaven speciálním odlučovačem, který snižuje pravděpodobnost přenosu produktu do kondenzátoru.
- V základní verzi je instalován dvouvrstvý horní poklop se vzduchovou mezerou pro snížení tepelných ztrát a parazitní kondenzace.
- Není potřeba žádné míchací zařízení; produktové čerpadlo v okruhu s nuceným oběhem neustále promíchává produkt a intenzivně jej ohřívá v proudu a čerpá jej přes výměník tepla!
- Díky kontinuálnímu průtokovému ohřevu produktu se snižuje možnost místního přehřátí.
Základní verze

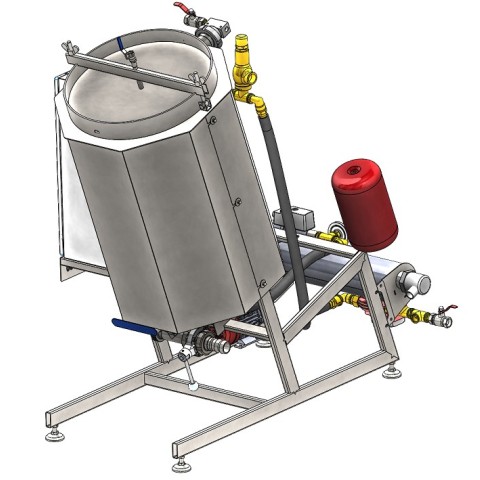

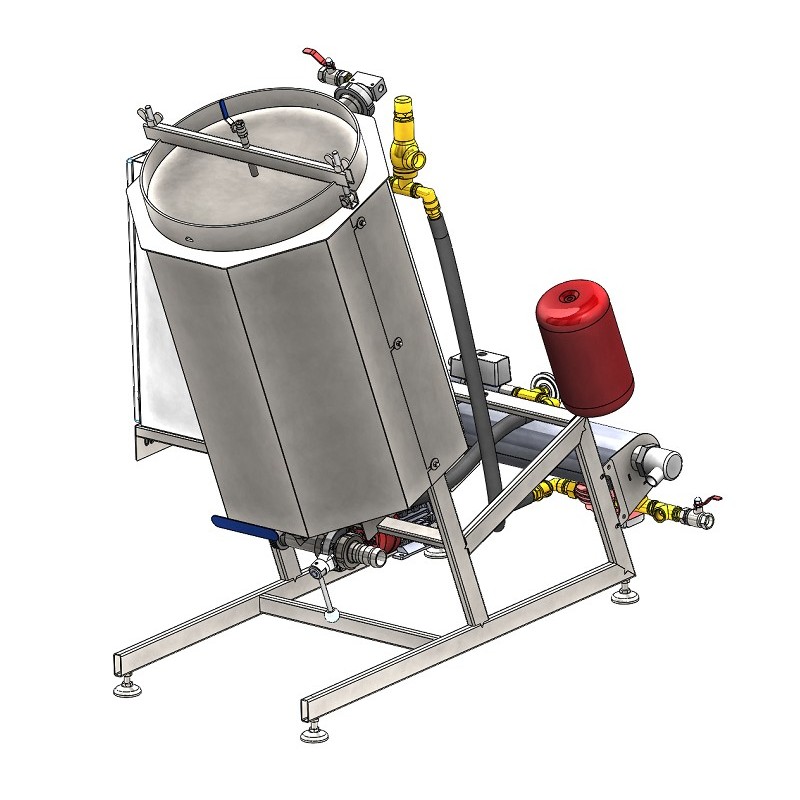

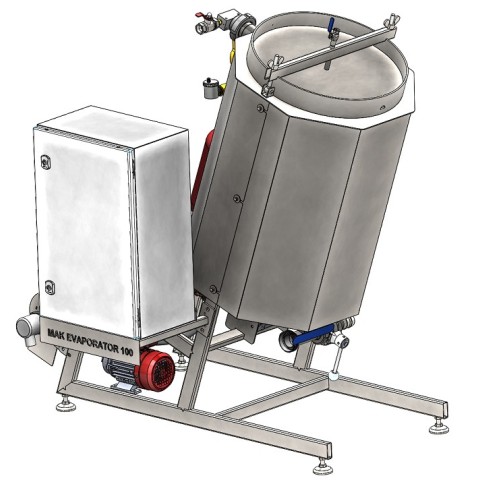

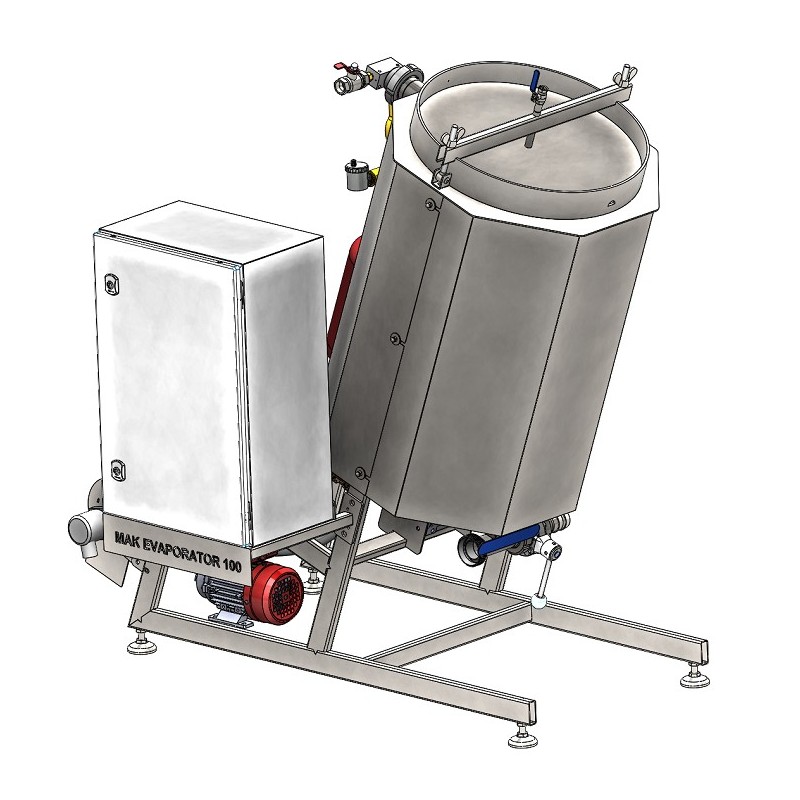

Vakuová odpařovací jednotka se skládá z jednovrstvé šikmé vakuové nádoby na nosné konstrukci, vybavené vnějším cirkulačním okruhem s produktovým čerpadlem a výměníkem tepla, systémem vytváření vakua - ejektorem stlačeného vzduchu, systémem pro sběr a odvod sekundární páry. Ovládání závisí na typu a požadovaných parametrech automatizace.
Princip fungování
V důsledku cirkulace produktu přes výměník tepla se produkt ohřívá v proudu a po vstupu do vakuové nádrže se voda v něm obsažená téměř okamžitě změní na páru a je odváděna systémem sběru a odvodu kondenzátu.
Například vakuový odpařovač je ideální pro zahušťování syrovátky, vedlejšího produktu zpracování mléka. Provoz ve vakuu snižuje bod varu vody, což umožňuje odstraňování vlhkosti při nižších teplotách, což zabraňuje denaturaci bílkovin a degradaci laktózy, zachovává funkční vlastnosti syrovátky a činí ji vhodnou pro následné sušení za účelem výroby vysoce hodnotného syrovátkového prášku.
Technické požadavky
- Disponuje zdrojem stlačeného vzduchu o tlaku 6-10 barů a objemu 250-300 l/min - pro vakuový generátor
- Zdroj ledové vody o teplotě 5-7 stupňů - pro přívod chladicí kapaliny do kondenzátoru vakuové odpařovací jednotky
Možnosti
- Míchací zařízení pro husté a viskózní produkty
- Škrabky pro míchací zařízení
- Topný/chladící plášť pro rozšíření možných aplikací vakuové odpařovací jednotky, umožňující následné ochlazení produktu po varu/koncentraci
- Vnější dekorativní kryt jednotky s izolací
- Vakuový generátor ve formě vakuového vodního kroužku/olejové pumpy
- Volitelné možnosti výkonu a typu výměníku tepla
- CIP hlavy pro čištění (rotační), umožňující připojení jednotky ke stanici Clean-In-Place
- Tichý kompresor - zdroj stlačeného vzduchu pro ejektor jako vakuový generátor
- Materiál: Nerez
- Objem: 50l/ 100l/ 300l
