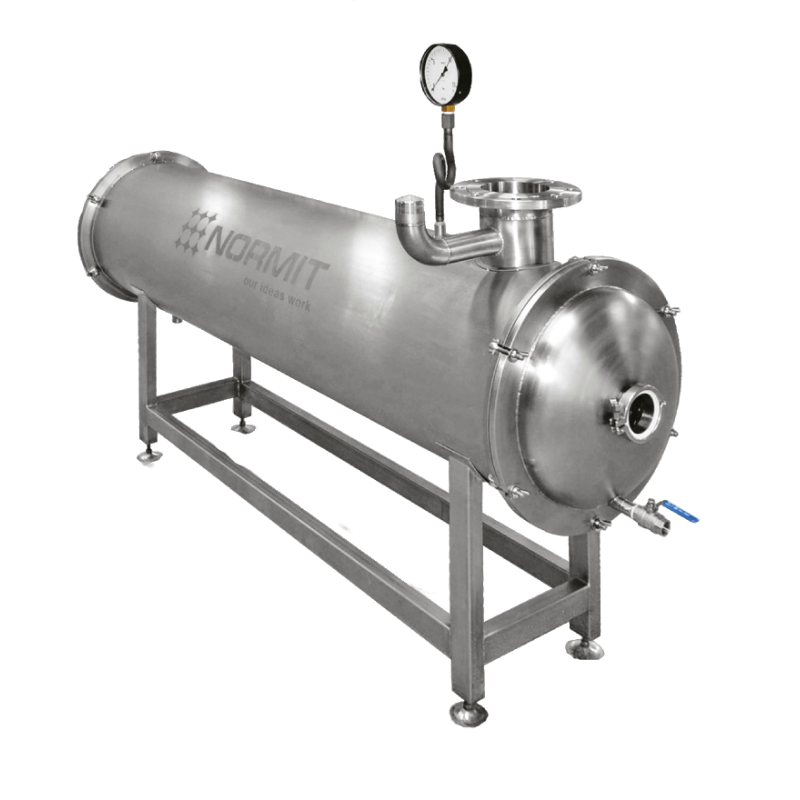

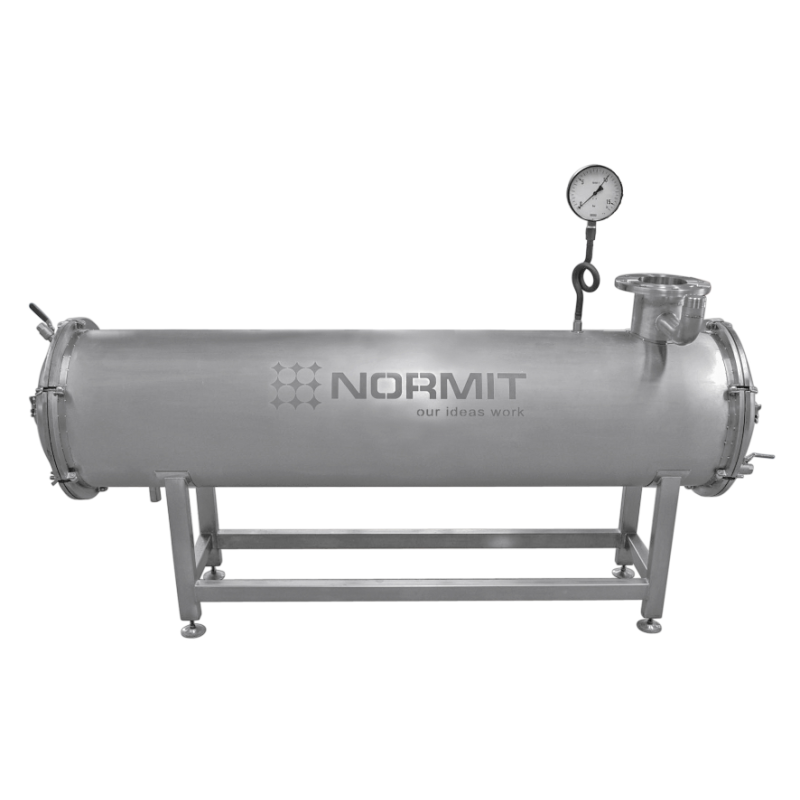

TRUBKOVÝ VÝMĚNÍK TEPLA Heatex Tube H
Trubkový nebo trubicový horizontální výměník tepla je určený pro efektivní ohřev a chlazení viskózních nebo pastovitých produktů, jako jsou omáčky, majonézy, smetana, jogurty, džemy, karamel, dětská výživa, med a další.
- Díky své robustní konstrukci, snadné údržbě a variabilnímu designu představuje ideální řešení pro náročné technologické procesy v potravinářském, farmaceutickém i chemickém průmyslu.
- Trubkové výměníky tepla patří mezi nejčastěji používaná zařízení pro výměnu tepla, protože dokážou spolehlivě pracovat v různých provozních podmínkách, včetně vysoké viskozity, přítomnosti pevných částic a vysokých nároků na hygienu a čistotu.
- Hygienická konstrukce vhodná i pro potravinářský průmysl
Plášťové a trubkové výměníky tepla slouží k výměně tepelné energie mezi různými pracovními médii – se změnou nebo bez změny jejich skupenství.
Vhodné pro
|
|
|
|
|
|
|
|
Výhody:
- Robustní konstrukce zaručuje dlouhou životnost i při náročných provozních podmínkách.
- Efektivní přenos tepla mezi médii díky velké výměnné ploše a optimalizovanému průtoku.
- Kompaktní design
- Vhodné pro různé typy produktů a procesů: ohřev, chlazení, sterilizaci, krystalizaci a další.
- Velká plocha výměny tepla zajišťuje rychlý a účinný přenos teploty při zachování šetrnosti k produktu.
- Nepoškozuje chuť ani strukturu produktu
- Snadné čištění a údržba
- Zpracování produktů s částicemi nebo vlákny
- Žádné slepé zóny
- Možnost vybavení CIP systémem
- Nízká spotřeba energie
- Bezpečné použití pro obsluhu
- Snadná integrace do výrobní linky
- Vysoce efektivní proces přenosu tepla
- Vysoká kvalita použitých komponent
Základní verze
Trubkové výměníky tepla pracují na principu výměny tepla mezi dvěma médii, která jsou oddělena stěnami trubek. Zařízení se skládá ze svazku trubek upevněných v trubkových deskách a je umístěno v pevném plášti se vstupními a výstupními komorami. Jedno médium proudí uvnitř trubek, zatímco druhé proudí v prostoru mezi trubkami a pláštěm – tzv. prstencovým prostorem.
Tyto prostory mohou být konstrukčně rozděleny přepážkami, které vedou médium několikrát přes výměnnou plochu, čímž se zvyšuje účinnost přenosu tepla. Průtočná plocha prstencového prostoru bývá obvykle 2–3× větší než průřez trubek, což umožňuje rovnoměrný přenos tepla bez výrazného tlakové ztráty.
Díky této konstrukci dokážou výměníky tepla efektivně zpracovávat nejen kapaliny s nízkou viskozitou, ale i husté, pastovité nebo částicové produkty a zajistit jejich homogenní tepelnou úpravu bez poškození struktury.
Princip činnosti
Jedno médium proudí uvnitř trubek, zatímco druhé v prostoru pláště. Teplo se přenáší přes stěny trubek. Přepážky v plášti usměrňují průtok a zvyšují účinnost výměny tepla.
Procesy
|
|
|
|
|
|
Technické parametry
- Rozměry: 2320 × 850 × 1728 mm (d × š × v)
- Hmotnost: 618 kg
- Materiál: AISI 304 / AISI 316L
- Materiál: Nerez
- Princip provozu: Kontinuální režim
- Země původu: Slovensko
